고온용 스테인리스를 찾다 보면
꼭 한 번쯤 만나게 되는 이름이 있습니다.
바로 321 스테인리스강입니다.
그런데 이런 질문이 자연스럽게 따라오죠.
“321은 304랑 뭐가 다를까?”
“SUS321이랑 UNS S32100은 같은 걸까?”
“321vs310S 비교에서는 어떤 걸 선택해야 할까?”
이번 글은 이런 궁금증에
답하는 방식으로 정리했습니다.
너무 딱딱한 기술 문서처럼 설명하기보다,
실제로 많이 묻는 질문을 기준으로
하나씩 풀어보겠습니다.
특히 용접 후 내식성, 예민화 방지,
고온 반복 사용 환경, 321vs310S 선택 기준이
궁금한 분이라면 끝까지 읽어보시면 도움이 됩니다.

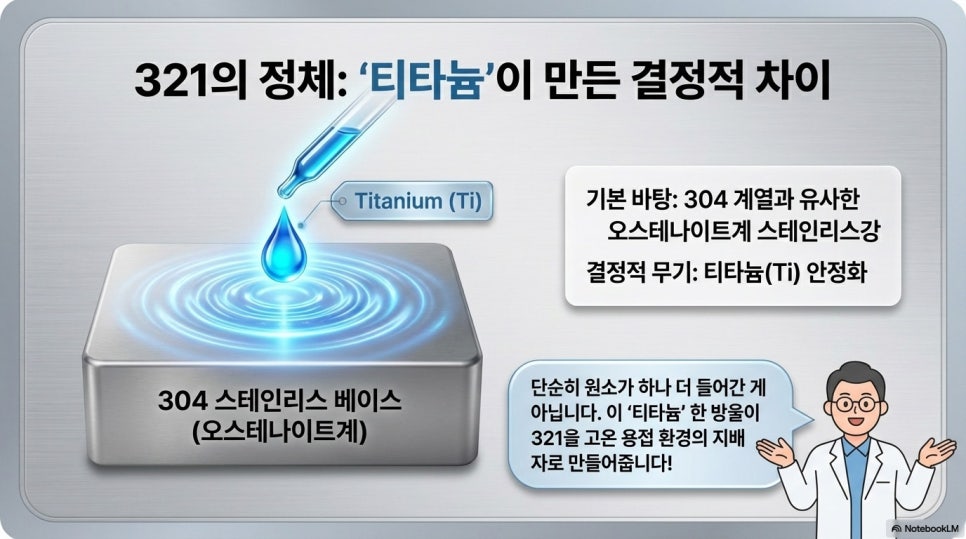

[321 정확히 무엇인가요?]
한마디로 말하면, 티타늄(Ti)으로 안정화한
오스테나이트계 스테인리스강입니다.
기본 바탕은 304 계열과 비슷합니다.
하지만
결정적인 차이가 하나 있습니다.
바로 티타늄이 들어간다는 점입니다.
이 티타늄은 단순히
“첨가 원소 하나 더 들어갔다”
수준이 아닙니다.
321 스테인리스강이
왜 따로 존재하는지 설명해 주는
핵심 요소입니다.
쉽게 말해 321은 이런 환경을 위해
만들어진 강종입니다.
용접이 많다
열이 반복해서 오르내린다
427~870°C 구간을 자주 통과한다
용접 후에도 부식 저항이 유지돼야 한다
즉, 그냥 고온을 견디는 스테인리스가 아니라
고온 + 용접 + 반복 열사이클 환경에서
신뢰성을 높이기 위한 스테인리스라고
이해하는 편이 정확합니다.

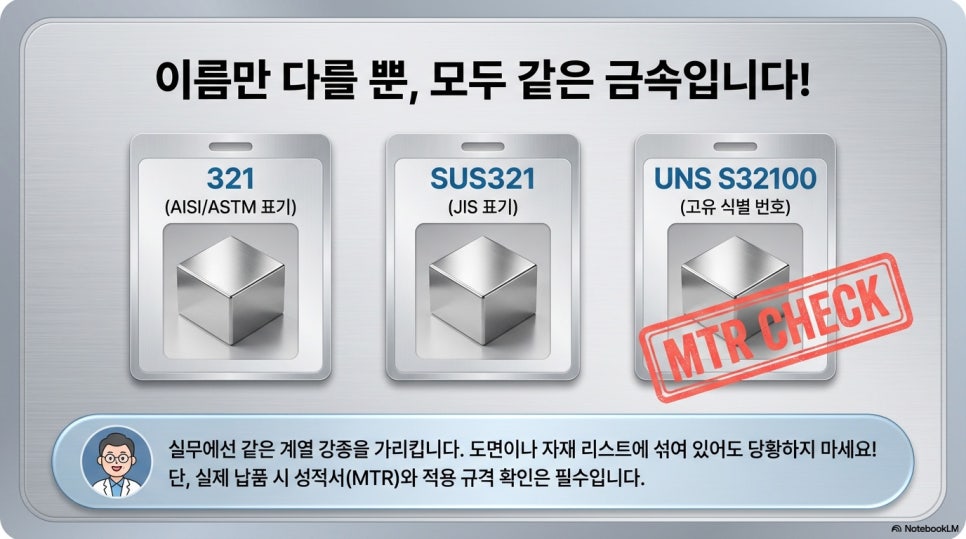

[SUS321과 UNS S32100은 다른 말인가요?]
결론부터 말하면,
실무에서는 같은 계열 강종을
가리킨다고 보면 됩니다.
표기만 조금 다를 뿐입니다.
구분 | 표기 |
AISI / ASTM | 321 |
UNS | S32100 |
JIS | SUS321 |
EN | 1.4541 |
그래서 도면, 성적서,
자재 리스트를 보다 보면
321, SUS321, UNS S32100이
섞여 보일 수 있습니다.
다만 여기서 중요한 점이 하나 있습니다.
이름만 같다고 끝이 아니라,
실제 납품 자재의 성적서(MTR)와
적용 규격을 반드시 확인해야 한다는 점입니다.
특히 산업 설비나 배관, 열교환기, 압력 용기처럼
안전성이 중요한 분야라면 더 그렇습니다.

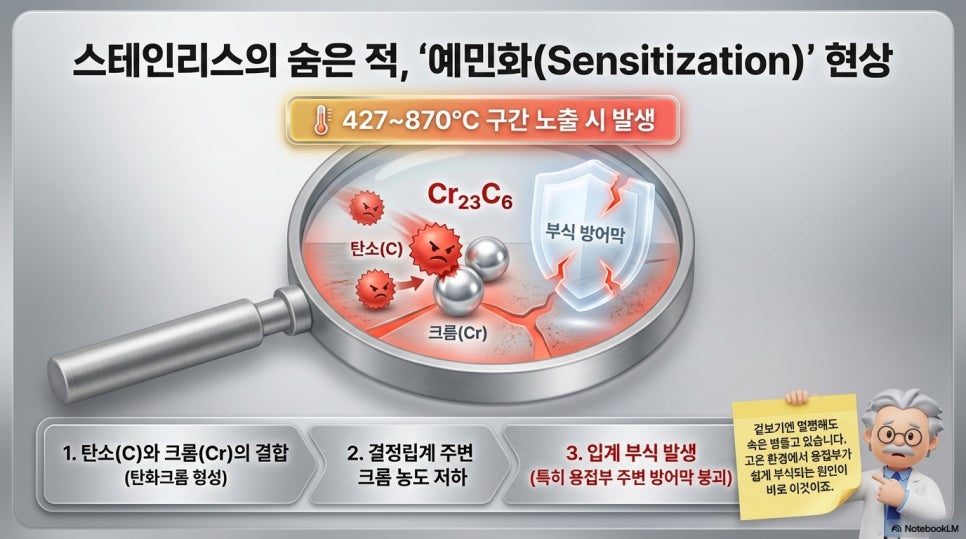

[321 스테인리스강은 왜 특별한가요?]
핵심은 예민화(sensitization) 방지입니다.
스테인리스강은 원래 표면의
크롬 산화막 덕분에 부식에 강합니다.
그런데 특정 온도 구간,
대체로 427~870°C 부근에 노출되면
문제가 생길 수 있습니다.
탄소가 크롬과 결합해
탄화크롬(Cr₂₃C₆)을 만들고,
그 결과 결정립계 주변의
크롬 농도가 낮아지면서
그 부분의 부식 저항이
떨어지는 현상이 생깁니다.
이게 바로 예민화입니다.
겉보기에는 멀쩡해 보여도
실제로는 입계 부식이 진행될 수 있고,
특히 용접부 주변에서
문제가 먼저 드러나는 경우가 많습니다.

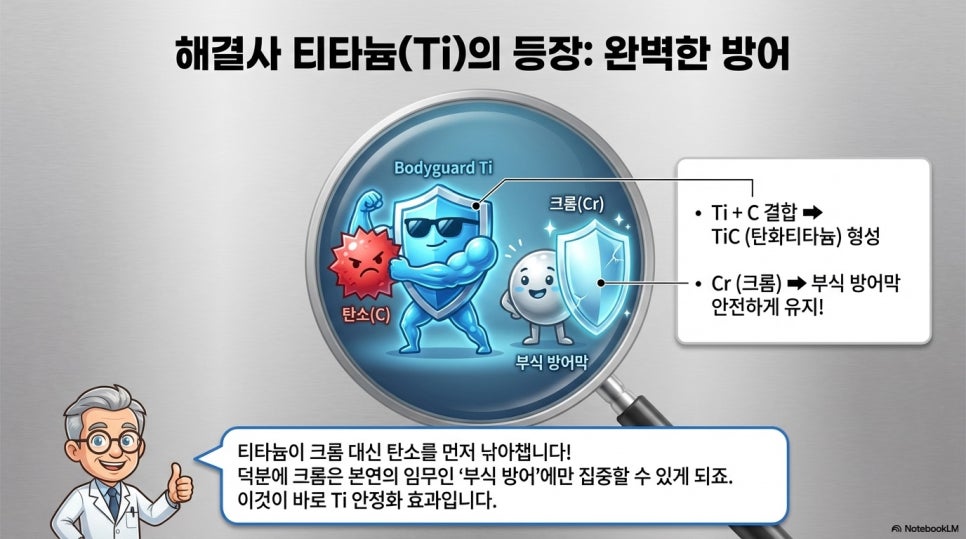

그럼 321은 왜 다를까요?
321에는 티타늄이 들어 있습니다.
티타늄은 크롬보다 먼저
소와 결합하려는 성향이 강해서,
탄소를 TiC(탄화티타늄) 형태로
먼저 잡아줍니다.
그 결과 크롬이 탄화물로
빠져나갈 일이 줄어들고,
스테인리스가 원래 가져야 할 부식 방어 능력이
유지되기 쉬워집니다.
한 줄로 정리하면 이렇습니다.
321 스테인리스강은
티타늄이 탄소를 먼저 잡아주기 때문에,
용접 후나 고온 노출 후에도
내식성을 유지하기 쉬운 강종입니다.

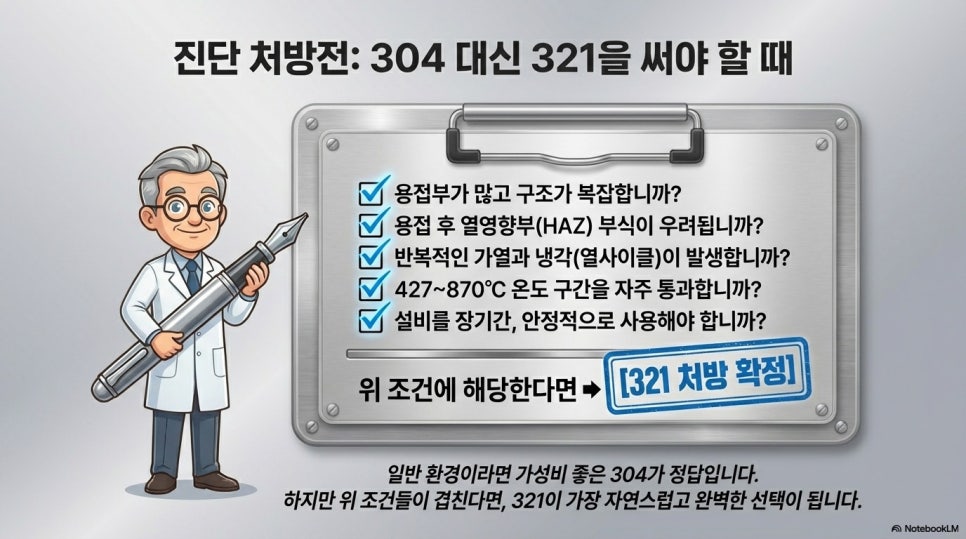

[304 대신 321을 써야 하는 이유는 뭔가요?]
이 질문은 정말 많이 나옵니다.
왜냐하면 304가 워낙
범용적으로 많이 쓰이기 때문이죠.
상온, 일반 부식 환경,
특별히 고온 열사이클이 없는 구조라면
솔직히 304가 훨씬 경제적이고
충분한 경우가 많습니다.
그런데 아래 조건이 들어가면 얘기가 달라집니다.
용접부가 많다
용접 후 열영향부 부식이 걱정된다
반복 가열과 냉각이 있다
427~870°C 온도대를 자주 통과한다
설비를 오래, 안정적으로 써야 한다
이럴 때는 304보다 321이
훨씬 자연스러운 선택이 됩니다.
즉,
“무조건 321이 더 좋다”가 아니라
“환경이 그렇다면 321이 더 맞다”가
정확한 표현입니다.
[321 스테인리스강의 성분은 어떻게 되나요?]
대표적인 화학 성분은
아래처럼 이해하면 됩니다.
원소 | 일반 범위 | 역할 |
Cr | 17.0~19.0% | 내식성, 내산화성 |
Ni | 9.0~12.0% | 오스테나이트 조직 안정화, 인성 |
Ti | 안정화 첨가 | 예민화 방지 핵심 |
C | 최대 0.08% | 강도 기여, 과다 시 예민화 원인 |
Mn | 최대 2.00% | 조직 안정화 보조 |
Si | 최대 0.75% | 탈산, 내산화 보조 |
여기서 봐야 할 핵심은
역시 Ti(티타늄)입니다.
321의 차별점은
단순히 크롬이 더 많다거나
니켈이 아주 높다는 것이 아니라,
티타늄으로 안정화되어 있다는 점입니다.

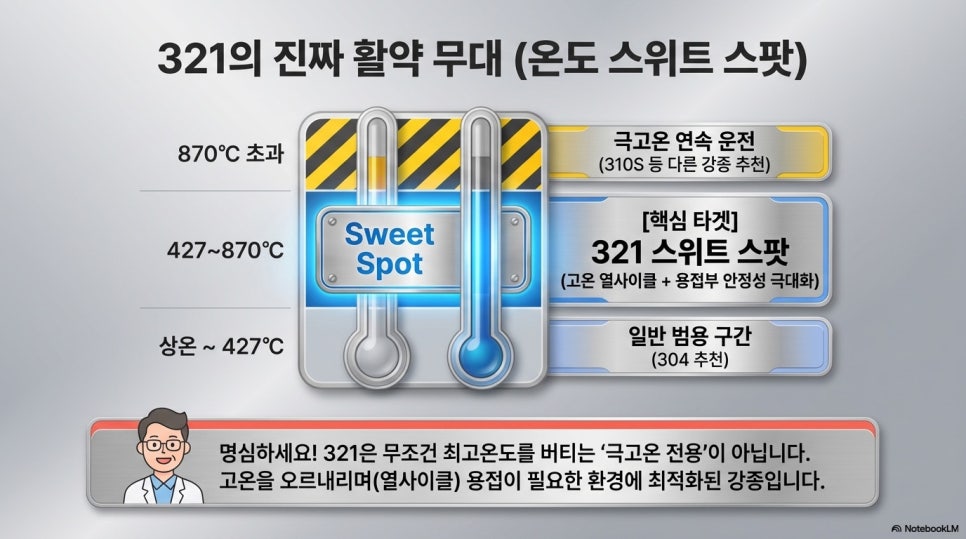

[321 스테인리스강은 어느 온도 구간에서 강한가요?]
이 질문은 상당히 중요합니다.
많은 분들이 “고온용”이라는 말만 듣고
무조건 더 높은 온도를 버티는 줄 아시거든요.
하지만 !
321의 진짜 강점은
무조건 최고온도가 높은 것이 아니라,
427~870°C 구간에서 용접 후
안정성을 유지하기 쉽다는 데 있습니다.
정리하면 아래처럼 볼 수 있습니다.
운전 조건 | 321 평가 |
상온~중온 | 무난 |
427~870°C | 가장 강점이 드러나는 구간 |
870°C 초과 연속 운전 | 다른 강종 검토 필요 |
반복 열사이클 | 매우 적합 |
즉,
321은 “극고온 전용 강종”이라기보다
고온 반복 운전과 용접 구조에
최적화된 강종에 더 가깝습니다.

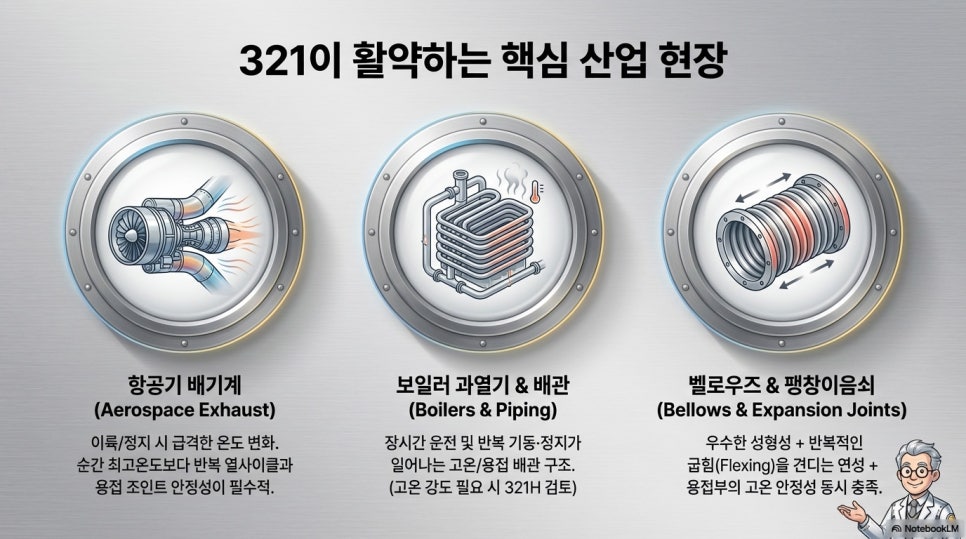

[321이 실제로 많이 쓰이는 분야는 어디인가요?]
실무적으로는 아래 분야에서 자주 거론됩니다.
“항공기 배기계에 왜 321을 쓰나요?”
항공기 배기계는 단순히 온도만 높은 게 아닙니다.
이륙, 순항, 정지 과정에서 온도가 계속 변하고,
구조상 용접 조인트도 많습니다.
이럴 때 중요한 건 순간 최고온도보다
반복 열사이클과 용접부 안정성입니다.
그래서 321 스테인리스강이
항공 배기 덕트, 배기 플랜지,
배기 매니폴드 등에 검토됩니다.
“보일러 배관이나 과열기에도 쓰이나요?”
네, 많이 검토됩니다.
보일러 과열기 배관이나 고온 배관은
장시간 운전, 반복 기동·정지, 고온,
용접 구조라는 특징이 함께 있습니다.
이런 환경에서 321은
용접 후 부식 위험을 낮추는 방향으로
장점이 있습니다.
특히 더 높은 고온 강도가 필요하면
321H까지 함께 검토되기도 합니다.
“열교환기나 석유화학 설비에도 적합한가요?”
가능합니다.
다만 이 경우는 단순히 온도만 볼 것이 아니라,
유체 조성까지 반드시 같이 봐야 합니다.
왜냐하면 321은
예민화 방지에는 매우 강하지만,
염화물이나 황화물 환경까지
전부 만능은 아니기 때문입니다.
즉,
321은 “고온 + 용접” 문제 해결형 강종이지,
모든 부식 환경의 만능 해답은 아닙니다.
“벨로우즈나 팽창이음쇠에도 좋은가요?”
좋습니다.
벨로우즈와 팽창이음쇠는
아래 조건이 동시에 필요합니다.
성형성이 좋아야 한다
반복 변형을 견뎌야 한다
(-벨로우즈는 반복적인 굽힘(Flexing)이 발생하기 때문)
고온에서도 안정적이어야 한다
용접부가 약하면 안 된다
321은 오스테나이트계의 연성과
Ti 안정화의 장점을 함께 가지기 때문에
이런 부품군에서도 적합성이 높습니다.
“321vs310S 비교에서는 무엇을 기준으로 봐야 하나요?”
이 부분은 검색량도 많고,
실제로도 가장 많이 궁금해하는
주제 중 하나입니다.
먼저 핵심 차이를 표로 보겠습니다.
비교 항목 | 321 | 310S |
대표 강점 | 예민화 방지, 용접 후 내식성 | 극고온 내산화성 |
강한 온도 구간 | 427~870°C | 870°C 이상 포함 |
반복 열사이클 대응 | 우수 | 양호 |
용접 구조 신뢰성 | 매우 우수 | 조건에 따라 관리 필요 |
가격 | 중간 | 상대적으로 높음 |
그럼 어떻게 선택하면 될까요?
“321이 더 잘 맞는 경우는 언제인가요?”
다음 조건이면 321이 훨씬 자연스럽습니다.
용접이 많다
열이 반복적으로 오르내린다
427~870°C 구간 운전이다
용접 후 내식성이 특히 중요하다
유지보수 부담을 줄이고 싶다
“310S가 더 잘 맞는 경우는 언제인가요?”
아래 조건이면 310S 쪽을
먼저 검토하는 편이 낫습니다.
870°C를 넘는 더 높은 온도에서 연속 운전한다
극한 내산화성이 가장 중요하다
최고 사용 온도 자체가 핵심 설계 조건이다
그래서 321vs310S 비교의 정답은
“누가 더 좋은가”가 아니라
“누가 더 맞는가”입니다.

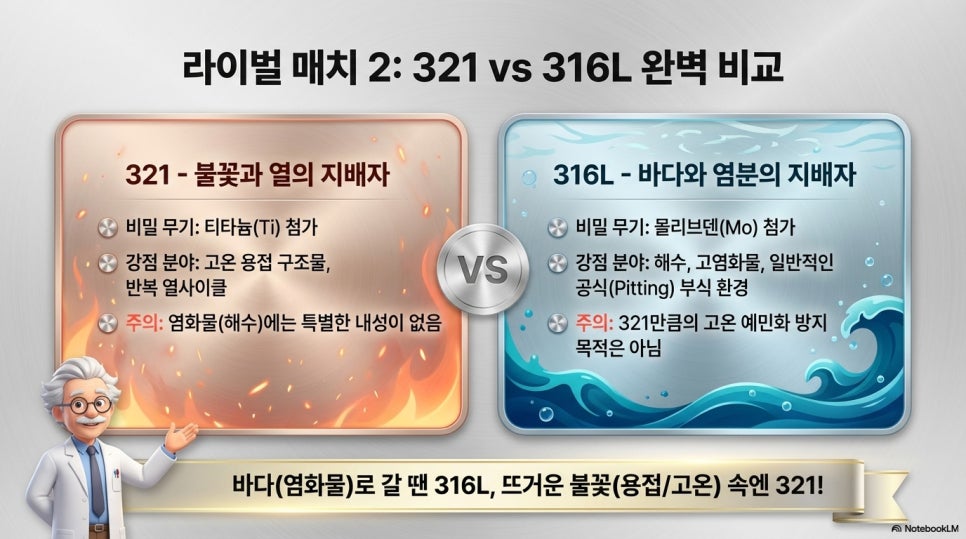

“321과 316L은 어떻게 다른가요?”
이것도 많이 묻는 질문입니다.
316L은 몰리브덴(Mo)이 들어 있어서
염화물 환경, 해수, 일반적인 공식 부식 환경에서
더 강점을 보입니다.
반면 321은 몰리브덴이 없고,
대신 고온 용접 구조 + 예민화 방지에서
강점을 가집니다.
간단히 보면 이렇게 정리할 수 있습니다.
항목 | 316L | 321 |
염화물 환경 | 우수 | 보통 |
몰리브덴 함유 | 있음 | 없음 |
고온 열사이클 대응 | 보통 | 우수 |
용접 후 고온 안정성 | 제한적 | 우수 |
즉,
해수나 염화물 환경이면 316L,
고온 용접 구조면 321이
더 잘 맞는 경우가 많습니다.

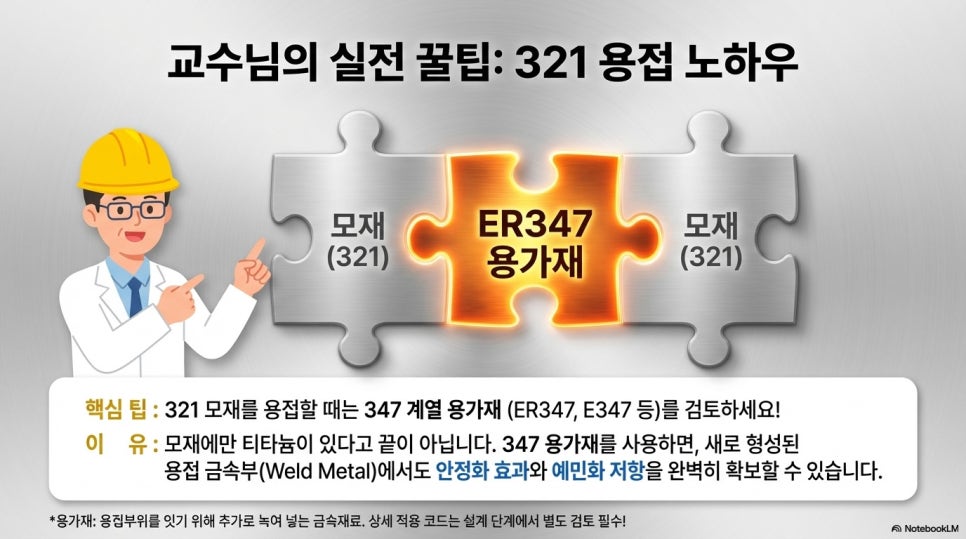

“321 용접할 때 정말 주의할 점은 무엇인가요?”
핵심은 용접부 안정성입니다.
321의 장점은 티타늄 안정화인데,
용접 과정에서는 티타늄의 거동이
생각보다 단순하지 않습니다.
그래서 실무에서는 321 모재에
347 계열 용가재(ER347, E347 등)를
검토하는 경우가 많습니다.
왜 그럴까요?
용접 금속부에서도
안정화 효과를 확보해야 하기 때문입니다.
즉, 모재만 321이라고 끝이 아니라
용접부가 어떻게 형성되느냐도 중요합니다.
정리하면 이렇습니다.
항목 | 내용 |
321의 핵심 | Ti 안정화 |
용접 시 포인트 | 용접부 안정성 확보 |
실무 검토 용가재 | 347 계열 |
이유 | 용접부 예민화 저항과 신뢰성 확보 |
이 부분은 실제 적용 코드, 두께,
부식 환경, 제작 방식에 따라
달라질 수 있으니
설계나 시공 단계에서는
반드시 상세 검토가 필요합니다.

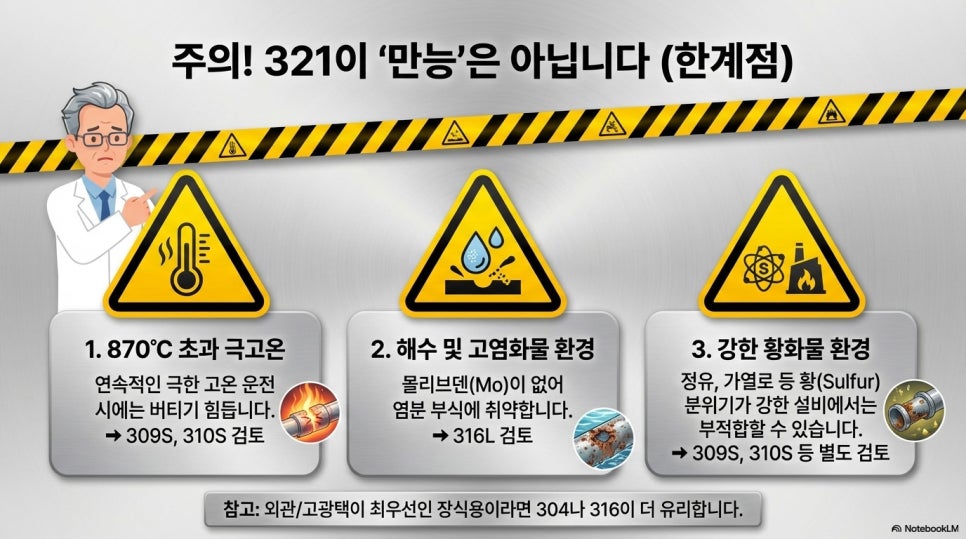

[321 스테인리스강에도 단점이 있나요?]
물론 있습니다.
좋은 강종이지만 만능은 아니니까요.
“870°C를 넘는 극고온에는 적합한가요?”
보통은 아닙니다.
이 경우는 309S나 310S 같은
강종이 더 적합할 수 있습니다.
“염화물 환경에도 강한가요?”
321은 몰리브덴이 없기 때문에
염화물 환경에서는 316L보다 유리하지 않습니다.
즉, 해수나 고염분 환경에서는 321보다
다른 강종이 더 적절할 수 있습니다.
“황화물 환경도 괜찮나요?”
황 함유 고온 환경에서는
309S나 310S가
더 적합한 경우가 있습니다.
그래서 정유, 가열로, 황화 분위기 설비는
꼭 따로 검토해야 합니다.
“외관용, 고광택 마감용으로도 좋은가요?”
구조용·내열용으로는 강점이 크지만,
표면 외관이나 장식성이 최우선인 경우에는
304나 316이 더 자연스러운 선택일 수 있습니다.
“결국 언제 321을 선택하면 되나요?”
이렇게 생각하면 판단이 쉬워집니다.
아래 항목에 여러 개 해당하면
321을 적극 검토할 만합니다.
용접 구조물이다
427~870°C 구간을 자주 통과한다
반복 가열·냉각이 있다
용접 후 부식이 걱정된다
후열처리 없이도 안정성이 필요하다
배기계, 보일러, 배관,
벨로우즈, 열교환기 같은 구조물이다
반대로 아래라면
다른 강종을 먼저 보는 편이 좋습니다.
연속 운전 온도가 870°C를 넘는다
해수나 고염화물 환경이다
황화물 분위기가 강하다
극한 내산화성이 최우선이다

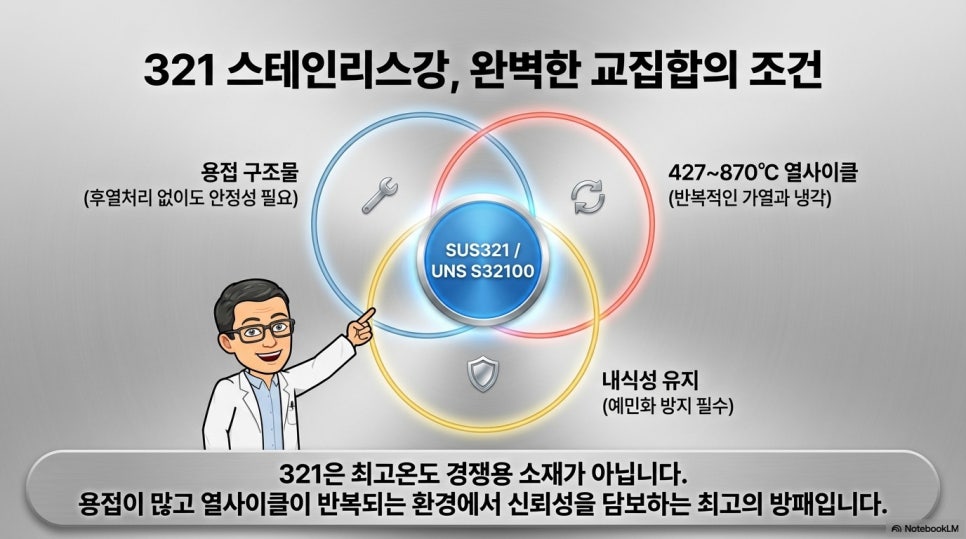

[한마디로 정리하면 321 스테인리스강은 어떤 소재인가요?]
한 문장으로 정리하면 이렇습니다.
321 스테인리스강은
최고온도 경쟁용 소재라기보다,
용접이 많고 427~870°C 열사이클이
반복되는 환경에서 믿고 쓰기 좋은
Ti 안정화 스테인리스강입니다.
즉,
SUS321, UNS S32100, 321 스테인리스강은
단순히 “고온을 버티는 금속”이 아니라
용접 후에도 신뢰성을 유지해야 하는
설비를 위한 선택지라고 보는 것이
가장 정확합니다.
[자주 묻는 질문 FAQ]
“Q. 321 스테인리스강과 SUS321은 같은 건가요?”
네. 실무에서는 같은 계열 강종으로 봅니다.
321은 AISI/ASTM 표기,
SUS321은 JIS 표기입니다.
“Q. UNS S32100은 무엇인가요?”
321 스테인리스강의 UNS 번호입니다.
성적서, 발주 문서, 자재 규격서에 자주 나옵니다.
“Q. 321의 가장 큰 장점은 무엇인가요?”
티타늄 안정화 덕분에 예민화에 강하고,
용접 후에도 내식성을 유지하기 쉽다는 점입니다.
“Q. 321vs310S 비교에서 핵심 차이는 무엇인가요?”
321은 용접 후 안정성과 예민화 방지,
310S는 더 높은 온도에서의
내산화성이 핵심입니다.
“Q. 321은 304보다 항상 더 좋은가요?”
아닙니다.
일반 환경에서는 304가
더 경제적일 수 있습니다.
하지만 고온 + 용접 + 반복 열사이클 환경에서는
321이 더 잘 맞습니다.
“Q. 321과 316L 중 어느 쪽이 더 좋나요?”
환경에 따라 다릅니다.
염화물 환경은 316L,
고온 용접 구조와
반복 열사이클 환경은 321이 유리합니다.
“Q. 321 용접 시 왜 347 계열 용가재를 검토하나요?”
용접부 안정성과 예민화 저항을
확보하기 위해서입니다.
**용가재 뜻 : 용접 공정에서 용접부에 부가적으로 녹여서
첨가하는 금속재료로, 용접 전 고열 노출부위를 보호하고
용접시 연결을 안정화하는 기능을 함
“Q. 321의 한계는 무엇인가요?”
870°C 초과 고온, 강한 황화물 환경,
고염화물 환경에서는 다른 강종이
더 적합할 수 있습니다.
“마무리”
321 스테인리스강을 이해할 때
가장 중요한 포인트는 하나입니다.
“이 강종은 최고온도 하나만 보고
선택하는 소재가 아니에요.”
오히려
용접이 많고,
열이 반복적으로 오르내리고,
그 와중에도 내식성을 유지해야 하는 환경에서
321의 진짜 가치가 드러납니다.
그래서 항공기 배기계, 보일러 과열기,
열교환기, 벨로우즈, 팽창이음쇠 같은 분야에서
지금도 꾸준히 검토되고 선택되는 것입니다.
마지막으로 이 글의 핵심을
한 번 더 정리하면 다음과 같습니다.
용접 후에도 믿을 수 있어야 하고,
427~870°C 구간의 반복 열사이클을
견뎌야 한다면 321 스테인리스강은
매우 유력한 선택지입니다.
스테인리스는 아는 사람이 팔고,
아는 사람이 써야 그 가치가 빛납니다.
황금에스티는
스테인리스 코일 협력센터로서
범용 강종부터 특수 강종까지
폭넓게 보유하고 있습니다.
용도에 맞는 정확한 강종 추천부터
급한 납기 대응까지,
전문가의 상담이 필요하시면 언제든 연락 주세요.
문의는 대표번호로 주시면 됩니다.
☎ 02-6121-4620
#321 #SUS321 #UNSS32100 #321vs310S
#예민화 #Ti안정화 #내열스테인리스
