스테인리스 재질을 검토하다 보면
304는 익숙한데,
스테인리스 409는
조금 낯설게 느껴질 수 있습니다.
하지만 실제 산업 현장에서는
모든 부품에 304를 쓰지 않습니다.
특히 고온이 반복되고,
외관보다 기능과 원가 균형이 중요한 부품에서는
오히려 스테인리스 409가
더 현실적인 선택이 되기도 합니다.
409는 페라이트계 스테인리스로,
크롬 약 10.5~11.75%,
니켈은 매우 낮은 수준,
그리고 티타늄 안정화가 핵심이라는 점이
특징입니다.
또 304보다 열팽창계수가 낮아
반복 열사이클 환경에 유리한 특성을 보입니다.
이번 글에서는
스테인리스 409의 장점과 한계를 먼저 살펴보고,
430·304와 비교했을 때
어떤 환경에서 잘 맞는지
ASTM 기준 관점으로 정리해보겠습니다.
[ 409를 먼저 이해해야 하는 이유]
스테인리스 409는
페라이트계 스테인리스강입니다.
304처럼 범용 고내식 소재와는
성격이 조금 다르고,
430처럼 외관 중심으로 접근하는
재질과도 결이 다릅니다.
409는 자성이 있는 페라이트계이며,
저크롬·저니켈 조성을 바탕으로
기능성과 경제성을 함께 보는 강종으로
이해하는 편이 정확합니다.
즉, 스테인리스 409는
“가장 좋은 재질”이라기보다
“맞는 환경에서 효율적인 재질”입니다.
이 점을 먼저 이해하면
왜 409가 자동차 배기계, 머플러,
열차폐판 같은 부품에서
자주 언급되는지 흐름이 보이기 시작합니다.

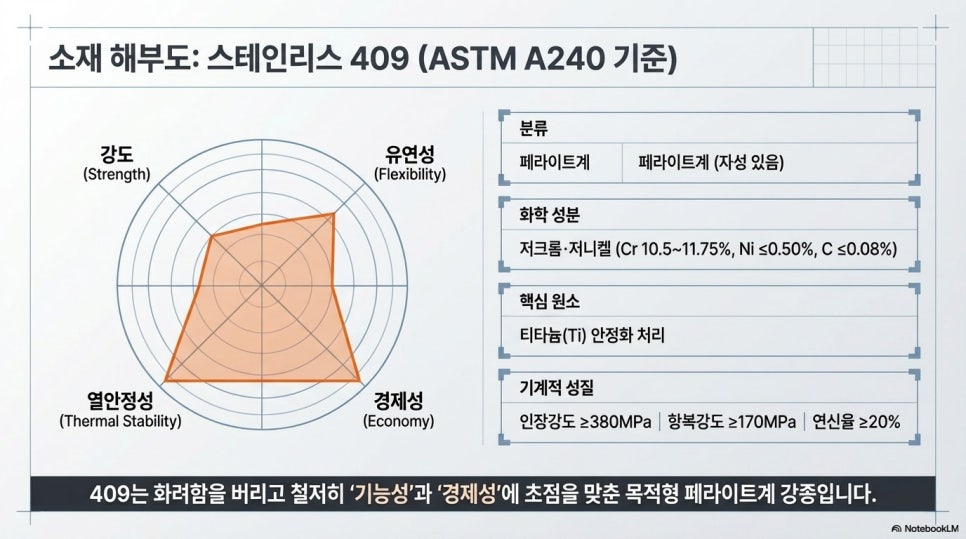

[ASTM 기준으로 보면 어떤 특징이 있을까?]
스테인리스 409는
일반적으로 ASTM A240 계열 기준에서
판재로 많이 검토되는 강종입니다.
화학 성분은
대략 Cr 10.5~11.75%, C ≤0.08%,
Ni ≤0.50% 수준으로 정리되어 있고,
Ti가 안정화 원소로 들어가는 것이
핵심 포인트입니다.
기계적 성질도 아주 특이한 고강도 재질이라기보다,
기능 부품용으로 균형 잡힌 쪽에 가깝습니다.
ASTM기준으로
409 판재의 인장강도는 380MPa 이상,
항복강도는 170MPa 이상,
연신율은 20% 이상으로 정리되어 있습니다.
또 하나 중요한 점은 열팽창계수입니다.
409가 11.0 μm/m/℃,
304는 17.2 μm/m/℃,
430은 **10.4 μm/m/℃**로 정리되어 있습니다.
이 차이는 반복 가열·냉각 환경에서
변형과 응력 집중을 해석할 때 매우 중요합니다.
[스테인리스 409의 장점 3가지]

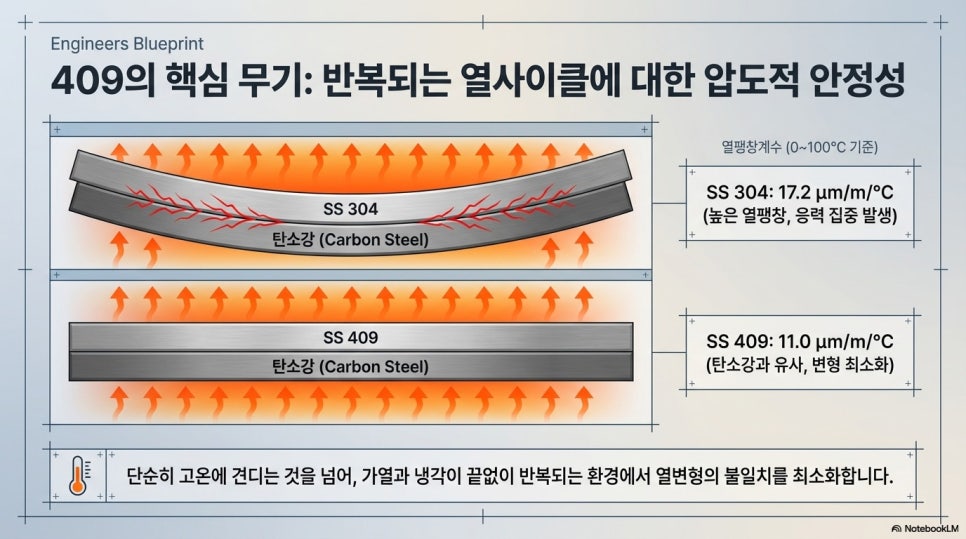

“고온 반복 환경에 잘 맞습니다”
409의 가장 큰 장점은
단순히 “고온에 강하다”보다도,
고온과 냉각이 반복되는 환경에
잘 맞는다는 점입니다.
특히 304보다 열팽창계수가 낮아
열변형 불일치가 상대적으로 적고,
탄소강 계열 부품과 조합될 때도
비교적 유리하게 해석되는 경우가 있습니다.

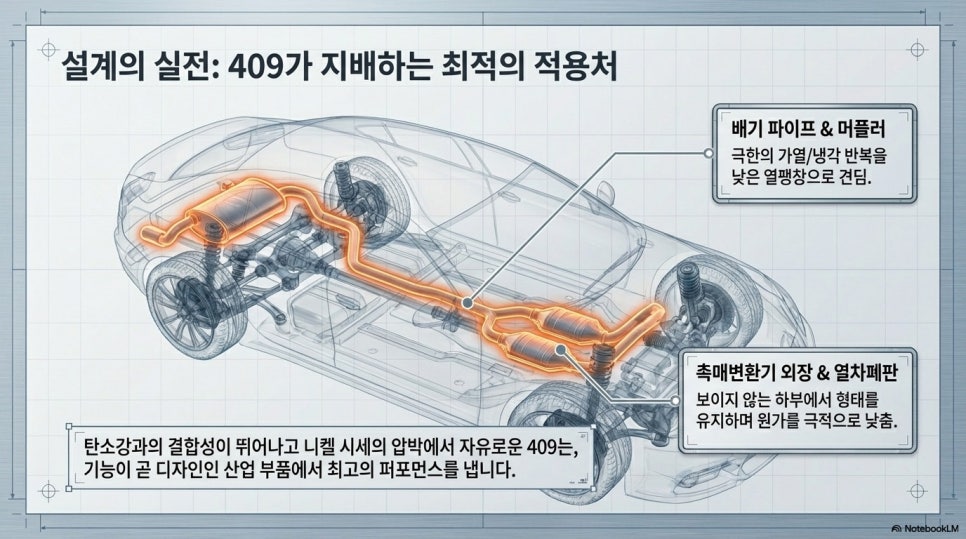

그래서 자동차 배기 파이프, 머플러,
촉매변환기 외장 같은 부품에서
409가 오랫동안 사용되어 왔습니다.

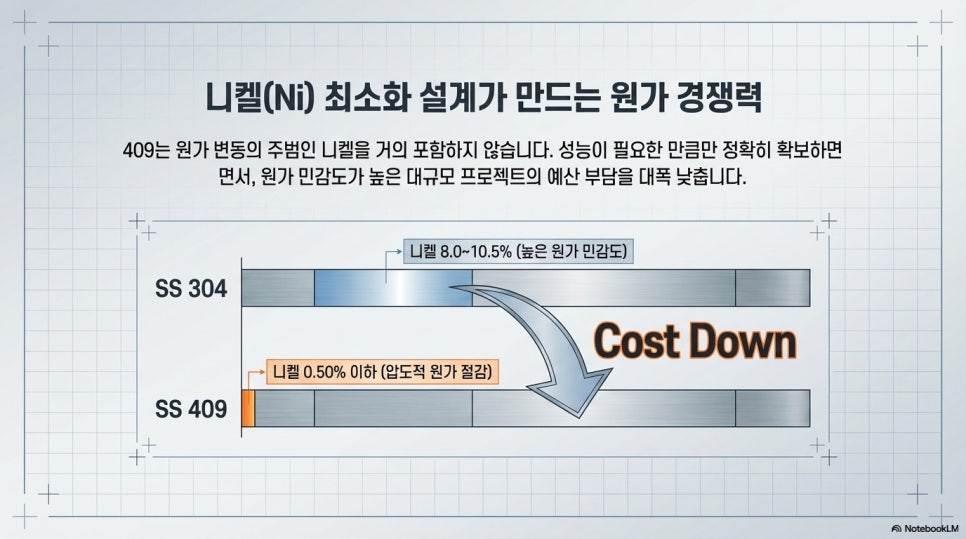

“원가 부담을 줄이기 좋습니다”
409는 니켈 함량이 매우 낮은 강종입니다.
반면 304는 니켈이 대략 8.0~10.5% 수준으로
들어가는 대표적인 오스테나이트계입니다.
이 말은 곧, 원가 민감도가 높은 프로젝트에서는
409가 훨씬 현실적인 선택이 될 수 있다는 뜻입니다.
성능이 필요한 만큼만 확보하면서
비용 부담을 줄이고 싶을 때
409의 장점이 분명하게 드러납니다.
“기능 부품 중심으로는 매우 합리적입니다’
409는 반짝이는 고급 외관을 위한 재질은 아닙니다.
대신 배기계, 열차폐판, 열 노출 부품,
원가와 내열의 균형이 중요한 부품에는 잘 맞습니다.
409는 배기계 프레스 성형에 충분한 수준으로,
기능 중심 부품이라는 포지션이 분명합니다.

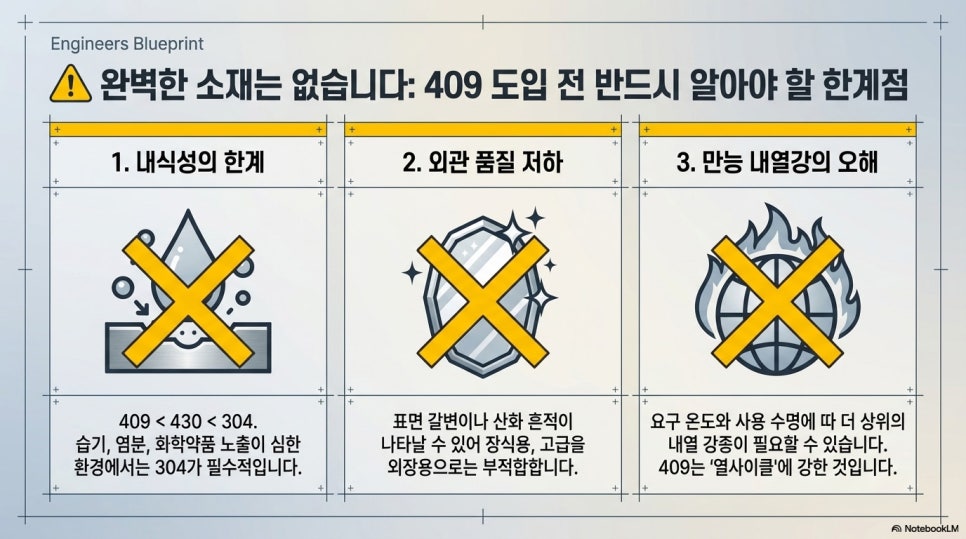

[스테인리스 409를 쓸 때 주의할 점]
“내식성은 304보다 낮습니다”
409는 스테인리스이지만,
304와 같은 범용 고내식 재질로 이해하면 안 됩니다.
내식성 수준은
409 < 430 < 304 흐름으로 정리할 수 있습니다.
즉, 습기, 염분, 화학약품 노출이 크거나,
장기적인 표면 안정성이 중요한 환경이라면
304가 더 안전한 선택일 수 있습니다.
“외관 중심 용도에는 아쉬움이 있습니다”
430은 가전 외장이나 생활 환경 제품에 자주 쓰이고,
304는 외관과 위생성을 함께 보기에
익숙한 강종입니다.
반면 409는 표면 갈변이나
산화 흔적이 나타날 수 있어,
외장용·장식용·고급 표면 품질 중심 제품에는
잘 맞지 않는 경우가 많습니다.
“모든 고온 부품에 만능은 아닙니다”
고온 환경이라고 해서 무조건 409가 정답은 아닙니다.
요구 온도, 사용 수명, 부식 환경,
용접 조건에 따라
304 또는 더 상위 내열 페라이트계 강종이
더 맞을 수도 있습니다.
그래서 409는 “고온이면 다 된다”가 아니라,
배기계 같은 반복 열사이클 중심 환경에서
강점이 크다고 보는 편이 정확합니다.

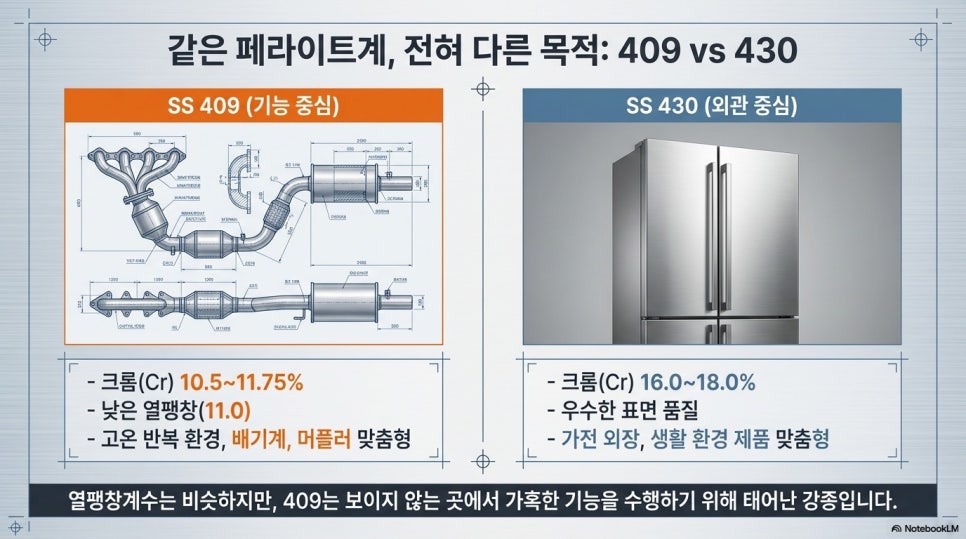

[430과 비교하면 어떤 차이가 있을까?]
430도 409와 같은 페라이트계 스테인리스입니다.
하지만 430은
크롬 함량이 대략 16.0~18.0%로
409보다 높고,
일반 내식성이나 외관성 쪽에서
더 익숙한 선택지입니다.
쉽게 정리하면 이렇습니다.
[409]
배기계, 열차폐판, 고온 반복 환경, 원가 절감
[430]
가전 외장, 일반 내장재, 생활 환경용 표면 품질
열팽창계수만 보면
430도 낮은 편이라 좋은 후보가 될 수 있지만,
409는 배기계와 같은 기능 부품 쪽에서
더 목적이 분명한 강종입니다.
[304와 비교하면 왜 선택 기준이 달라질까?]
304는 가장 익숙한 범용 스테인리스입니다.
크롬 17.5~19.5%, 니켈 8.0~10.5%,
인장강도 515MPa 이상,
연신율 40% 이상으로
정리되어 있고,
내식성·성형성·범용성에서
매우 강한 기준점이 됩니다.
하지만 모든 부품에 304를 적용하면
성능은 넉넉해도 원가가 과해질 수 있습니다.
특히 배기계처럼 외관보다 기능이 중요하고,
반복 열사이클 대응이 핵심인 부품에서는
409가 더 합리적일 수 있습니다.

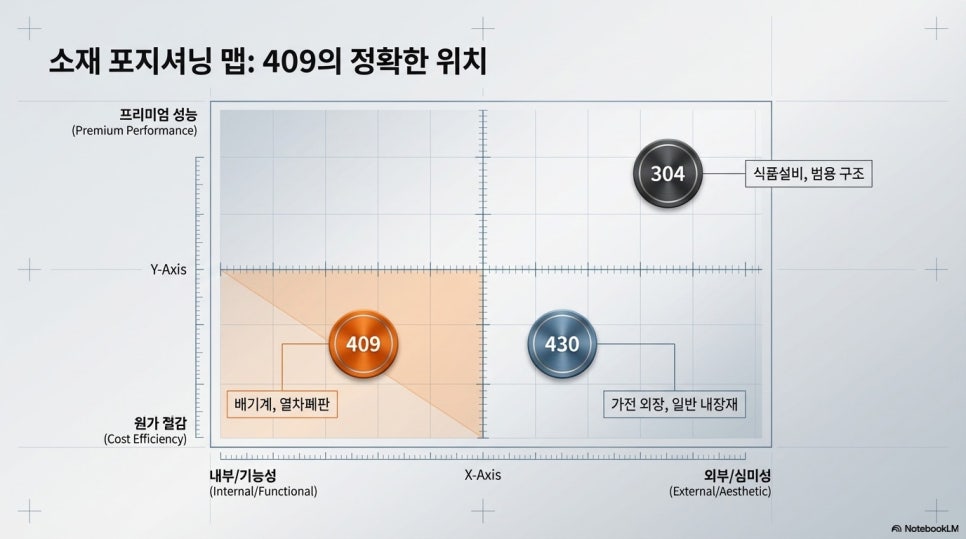

정리하면,
304는 범용성 중심
409는 목적형 기능 부품 중심
이라고 보면 이해가 훨씬 쉬워집니다.

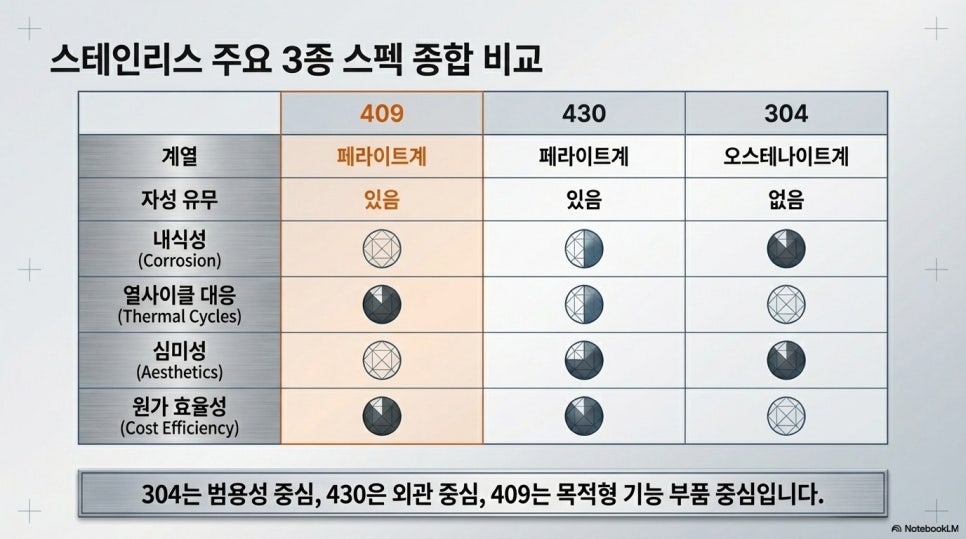

[핵심 비교표]
구분 | 스테인리스 409 | 스테인리스 430 | 스테인리스 304 |
계열 | 페라이트계 | 페라이트계 | 오스테나이트계 |
자성 | 있음 | 있음 | 없음(소둔 기준) |
Cr 함량 | 10.5~11.75% | 16.0~18.0% | 17.5~19.5% |
Ni 함량 | ≤0.50% | ≤0.75% | 8.0~10.5% |
인장강도 | ≥380MPa | ≥450MPa | ≥515MPa |
연신율 | ≥20% | ≥22% | ≥40% |
열팽창계수(0~100℃) | 11 | 10.4 | 17.2 |
핵심 장점 | 내열·경제성·기능 부품 적합 | 외관성·일반 내식성 | 우수한 내식성·범용성 |
대표 용도 | 배기계, 머플러, 열차폐판 | 가전 외장, 내장재 | 식품설비, 주방기기, 범용 구조 |
409는 저크롬·저니켈의
경제형 페라이트계이고,
304는 고내식 범용 강종,
430은 중간 지점 성격으로 정리됩니다.
[결국 어떤 환경에서 409가 적합할까 ?]
스테인리스 409는 아래와 같은 경우에
검토 가치가 큽니다.
“409가 잘 맞는 경우”
고온과 냉각이 반복되는 부품
자동차 배기계, 머플러, 열차폐판
외관보다 기능과 원가가 중요한 경우
탄소강과 열팽창 차이를
크게 가져가고 싶지 않은 경우
니켈 시세 부담을 줄이고 싶은 경우
“다른 강종이 더 맞는 경우”
염분, 습기, 화학약품 노출이 큰 환경
위생성과 세정성이 중요한 설비
장식용, 외관용, 고급 표면 품질이 중요한 제품
장기 내식성과 범용성이 더 중요한 구조

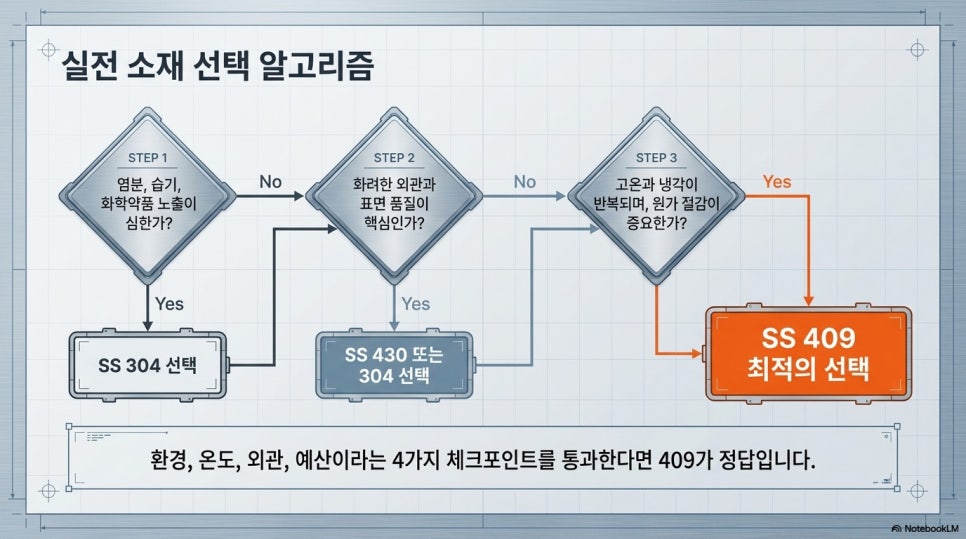

“선택 체크포인트 표”
검토 항목 | 먼저 확인할 질문 | 추천 방향 |
사용 환경 | 염분·습기·약품 노출이 큰가 | 크면 304 우선 검토 |
온도 조건 | 반복 열사이클이 중요한가 | 중요하면 409 검토 |
외관 중요도 | 표면 품질이 중요한가 | 중요하면 430 또는 304 |
예산 | 원가 절감이 핵심인가 | 그렇다면 409 유리 |
성형성 | 깊은 드로잉·복잡 성형이 많은가 | 많으면 304 검토 |
기능 목적 | 배기계·열부품인가 | 409 적합성 높음 |
“결론”
정리해보면 스테인리스 409는 304처럼
범용 내식성을 기대하는 재질은 아니고,
430처럼 외관 중심으로 접근하는 재질도 아닙니다.
대신 고온 반복 환경, 낮은 열팽창,
기능 중심 설계, 경제성이 중요한 조건에서는
충분히 경쟁력이 있는 선택지입니다.
그래서 스테인리스 409를 볼 때는
“더 좋은 강종인가”보다
“이 용도에 더 맞는 강종인가”를 기준으로
보는 것이 맞습니다.
외관과 일반 내식성이 중요하면
430이나 304가 더 적합할 수 있고,
배기계나 열 노출 부품처럼
기능과 원가 균형이 중요하다면
409가 훨씬 설득력 있는 선택이 됩니다.
마지막으로,
이 글은 첨부 자료와 ASTM 계열 기준을
바탕으로 정리한 일반 기술 해석입니다.
실제 적용 시에는 반드시 적용 연도판 규격 원문,
제조사 데이터시트, MTC, 사용 환경 조건을
함께 확인하는 것이 안전합니다.
[FAQ]
‘스테인리스 409는 녹이 안 슬까요?’
완전히 녹이 없다고 보기 어렵습니다.
304보다 내식성이 낮아 환경에 따라
표면 갈변이나 산화 흔적이 나타날 수 있습니다.
‘스테인리스 409는 왜 자동차 배기계에 많이 쓰이나요?’
낮은 열팽창계수와 경제성,
그리고 반복 열사이클 환경에서의 적합성 때문입니다.
‘409와 430 중 어떤 것이 더 좋나요?’
우열보다는 용도 차이로 보는 것이 맞습니다.
외관과 일반 내식성은 430이 유리한 경우가 많고,
배기계와 열사이클 환경은
409가 더 적합할 수 있습니다.
‘409와 304 중 어떤 것을 선택해야 하나요?’
내식성, 범용성, 위생성이 중요하면
304가 유리합니다.
반대로 기능 중심 부품이고
원가 절감이 중요하면
409가 더 합리적일 수 있습니다.
스테인리스는 아는 사람이 팔고,
아는 사람이 써야 그 가치가 빛납니다.
황금에스티는
스테인리스 코일 협력센터로서
범용 강종부터 특수 강종까지
폭넓게 보유하고 있습니다.
용도에 맞는 정확한 강종 추천부터
급한 납기 대응까지,
전문가의 상담이 필요하시면 언제든 연락 주세요.
문의는 대표번호로 주시면 됩니다.
☎ 02-6121-4620
#스테인리스409 #409스테인리스판재
#ASTMA240409 #409비교 #페라이트계스테인리스
#자동차배기계소재 #스테인리스선택기준
