안녕하세요.
오늘은 400계열 중에서도 가장 많이 쓰이는 강종,
스테인리스 410 환봉에 대해
쉽고 자세하게 정리해 드리겠습니다.
[환봉이란?]
'환봉'이라는 단어,
처음 들으시면 생소하실 수 있습니다.
하지만 개념 자체는 매우 단순합니다.
환봉(丸棒, Round Bar)
단면이 동그란 원형의 긴 막대 모양
금속 소재입니다.
쉽게 말하면 '동그란 쇠막대'라고
이해하시면 됩니다.
단면 모양에 따라 이름이 달라집니다.
▪ 원형 단면 → 환봉
▪ 사각형 단면 → 각봉
▪ 육각형 단면 → 육각봉
환봉은 그 자체로 최종 제품이 아닙니다.
구매 후 선반·밀링 같은 기계 가공을 통해
펌프 부품, 볼트, 밸브 등 다양한 부품으로
완성하는 '반제품'입니다.
[스테인리스 410이란?]

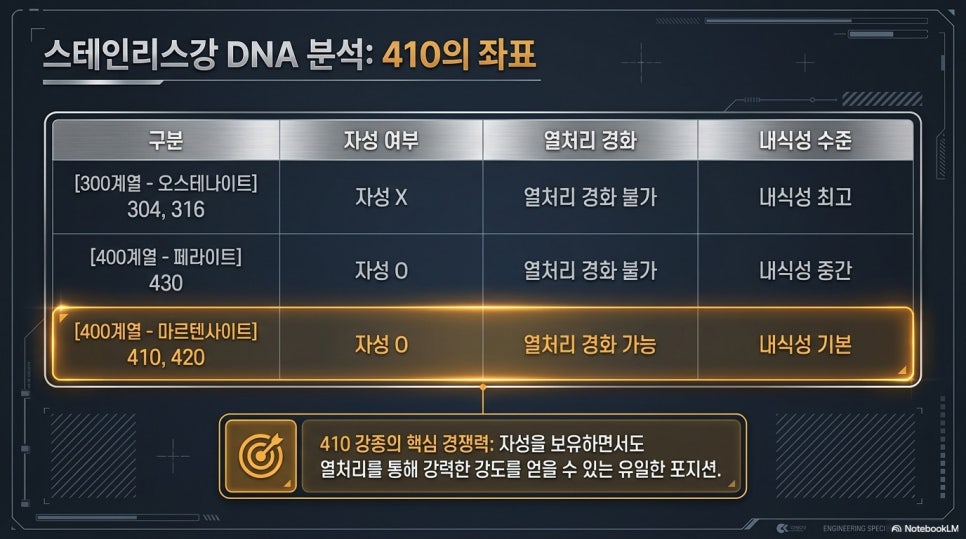

스테인리스강은 크게 4가지 계열로 나뉩니다.
▪ 오스테나이트계 (300계열)
→ 304, 316 등 → 내식성 최고, 비자성
▪ 페라이트계 (400계열 일부)
→ 430 등 → 자성 있음, 열처리 경화 불가
▪ 마르텐사이트계 (400계열 일부)
→ 410, 420 등 → 자성 있음 + 열처리 경화 가능
▪ 이상계 (Duplex) → 2205 등
→ 고강도·고내식
AISI 410은 마르텐사이트계의 대표 강종입니다.
크롬(Cr) 11.5~13.5% 함유,
탄소(C) 0.15% 이하의 저탄소 강종으로
열처리로 강도를 높일 수 있고
인성(충격에 견디는 힘)도 우수합니다.
딱 한 줄로 요약하면?
"열처리로 강력한 강도를 얻을 수 있는 단단한 전사"

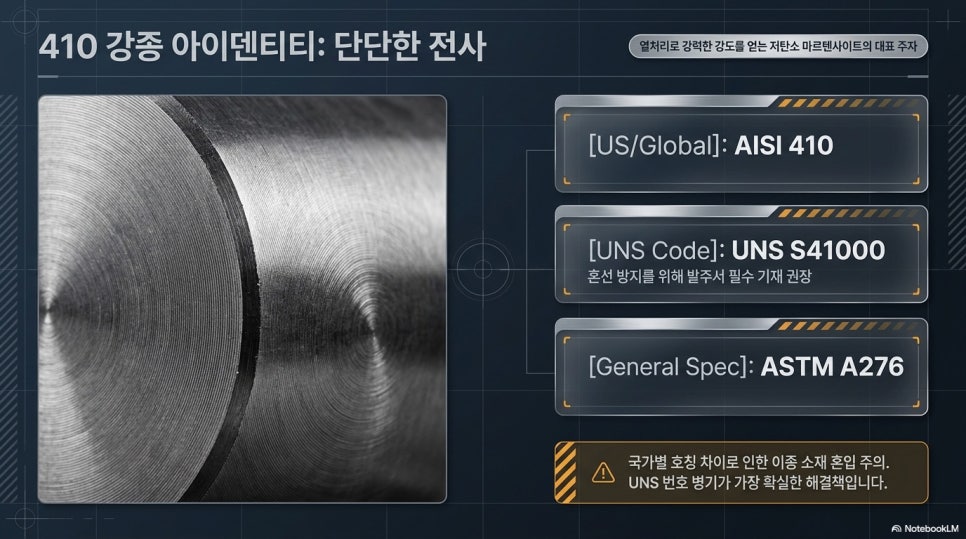

[나라별 규격 대응표]
같은 소재이지만 나라마다 부르는 이름이 다릅니다.
거래 서류나 수출입 시 규격 표기가 달라
다른 소재로 착각하는 경우가 종종 있습니다.
UNS 번호(S41000)를 함께 기재하시면
혼선을 줄이실 수 있습니다.

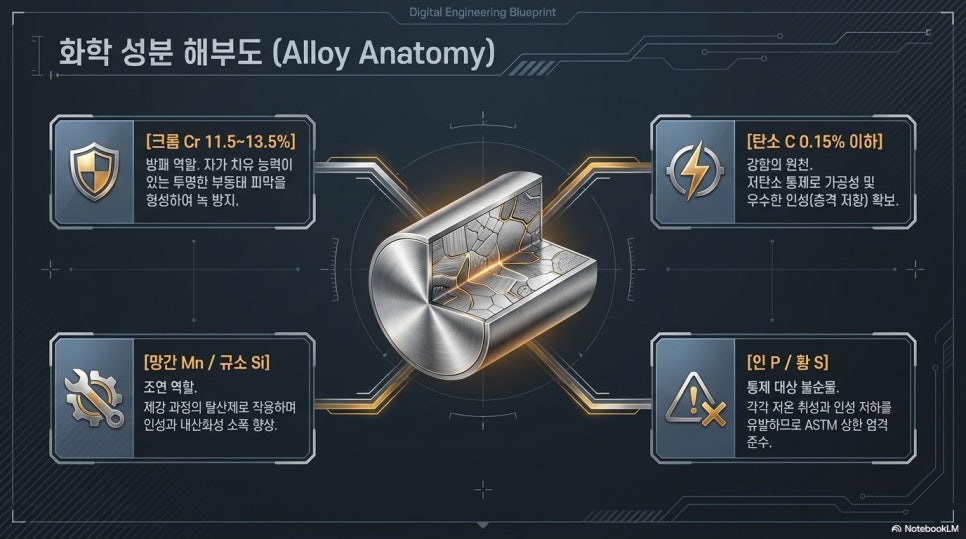

“크롬 (Cr) - 방패 역할”
크롬이 공기 중 산소와 반응하면
눈에 보이지 않는 아주 얇은
'부동태 피막'이 표면에 형성됩니다.
이 피막이 철을 녹슬지 않게 막아주는
보호막 역할을 합니다.
피막이 긁혀도 산소가 있으면
자동으로 다시 형성된다는 점이 특징입니다.
'자가 치유 능력'이 있는 셈입니다.
“탄소 (C) - 강함의 원천”
410은 탄소 함량이 낮습니다. (0.15% 이하)
탄소가 낮으면?
→ 상대적으로 부드럽고
→ 인성(충격 저항)이 우수하고
→ 기계 가공이 용이하며
→ 용접도 비교적 수월합니다.
탄소가 너무 많아지면
단단해지는 대신 충격에 약해지고
용접도 어려워집니다.
“망간·규소 - 조연 역할”
제강(쇳물 만드는 과정)에서 탈산제 역할을 합니다.
인성과 내산화성을 소폭 향상시키는
'내조 잘하는 조연'입니다.
“인·황 - 불순물”
인 → 저온 취성 유발
황 → 인성 저하
둘 다 적을수록 좋은 불순물로,
ASTM 규격에서 엄격하게 상한을
규정하고 있습니다.
[금속 조직 이야기]

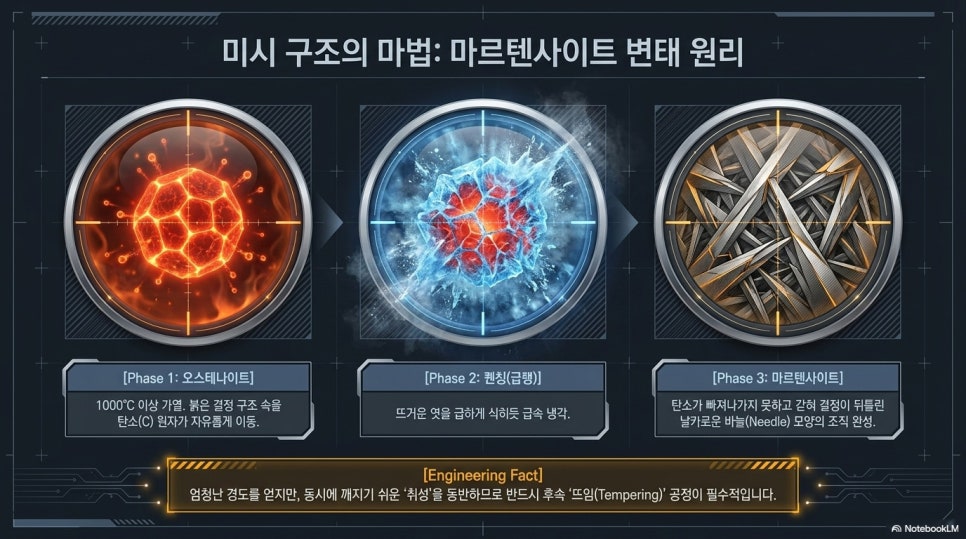

“마르텐사이트란?”
'마르텐사이트계'라는 말이 자꾸 등장하는데,
정확히 어떤 의미일까요?
금속의 성질은 원자들이 어떻게 배열되어 있는지,
즉 '결정 구조'에 따라 달라집니다.
410 환봉을 약 1000°C 이상으로 가열하면
내부 결정 구조가 '오스테나이트' 형태로 변합니다.
이 상태에서 빠르게 냉각(담금질)하면
탄소가 결정 밖으로 빠져나가지 못하고
갇혀버립니다.
이렇게 탄소가 갇혀 결정이 뒤틀린 상태가
👉마르텐사이트(Martensite)
더 쉬운 비유로 설명하면?
💬 뜨거운 엿을 급하게 식히면 딱딱하게
굳어버리는 것처럼,
금속도 빠르게 냉각하면 단단한
마르텐사이트 조직이 형성됩니다.
마르텐사이트의 특징
▪ 현미경으로 보면 바늘 모양
▪ 매우 단단하지만 취성이 강함
▪ 반드시 뜨임 처리 필요!

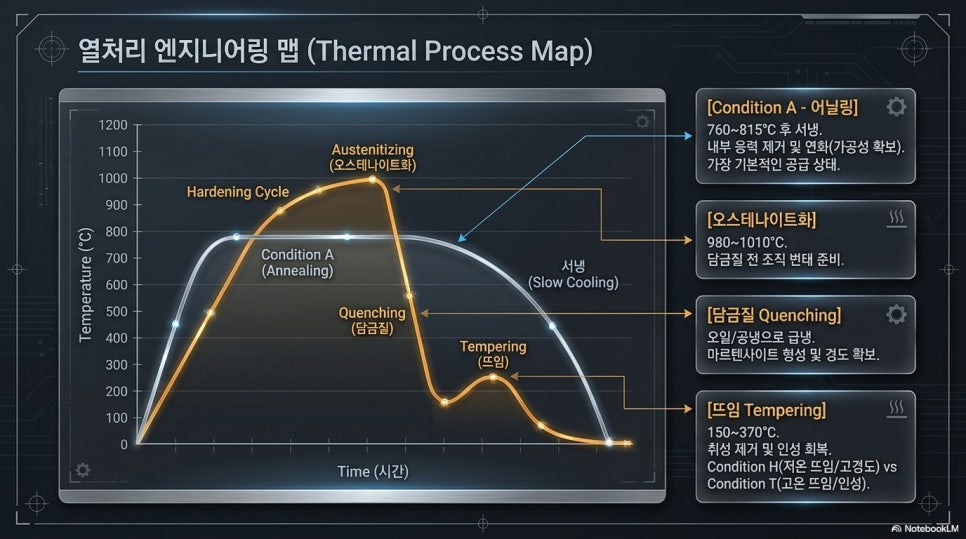

[열처리 방법 (ASTM A276)]
410 환봉은 용도에 따라
다양한 열처리가 가능합니다.
“어닐링 (소둔)”
온도: 760~815°C 후 서냉
목적: 연화, 가공성 확보
가장 기본적인 공급 상태입니다.
내부 응력을 제거하고 재료를 부드럽게 만든
상태로 기계 가공이 수월합니다.
ASTM A276 → "Condition A"
“오스테나이트화”
온도: 980~1010°C
목적: 담금질 전 조직 변태 준비
“담금질 (Quenching)”
방법: 오일 또는 공냉
목적: 마르텐사이트 형성 → 경도 확보
“뜨임 (Tempering)”
온도: 150~370°C (용도별 선택)
목적: 인성 회복, 취성 제거
담금질만 하면 취성이 너무 강합니다.
뜨임으로 경도를 일부 희생하면서
인성을 회복시키는 공정입니다.
ASTM A276 기준
▪ Condition H → 저온 뜨임 (고경도 유지)
▪ Condition T → 고온 뜨임 (인성 중시)

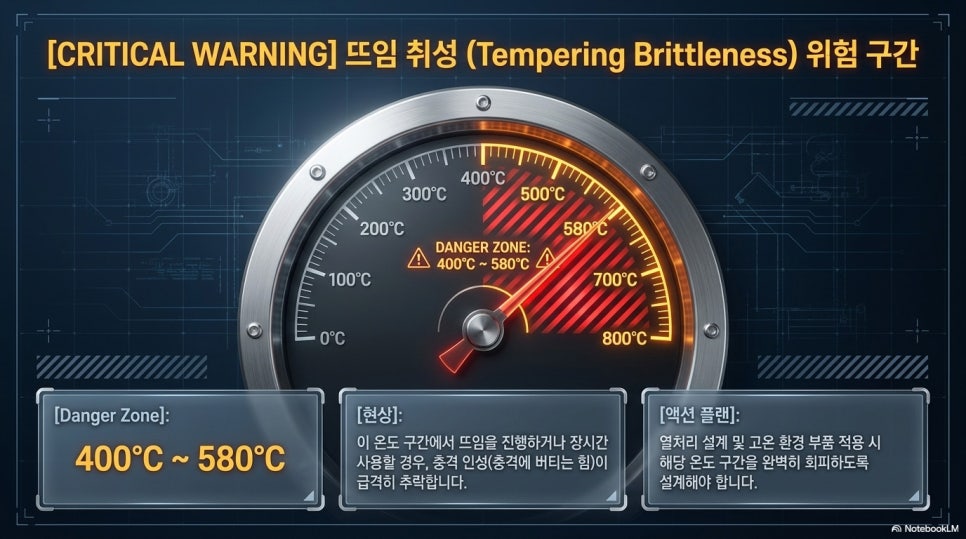

“중요 주의사항!”
400~580°C 구간에서 뜨임을 하거나
지속 사용하면 충격 인성이 급격히 떨어지는
'뜨임 취성(Tempering Brittleness)' 현상이
발생합니다.
따라서 열처리 시 이 온도 구간은
반드시 피하셔야 합니다.

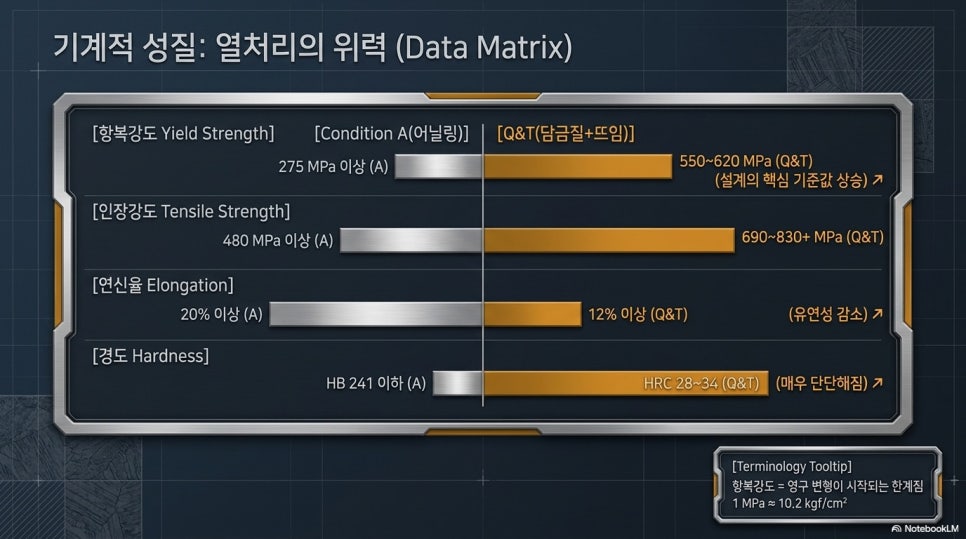

[기계적 성질 수치 (ASTM A276 기준)]
“어닐링 상태 / Condition A”
▪ 인장강도 : 480 MPa 이상
▪ 항복강도 : 275 MPa 이상
▪ 연신율 : 20% 이상
▪ 경도 : HB 241 이하 (또는 HRB 96 이하)
“담금질+뜨임 / Q&T”
▪인장강도 : 690~830 MPa+
▪ 항복강도 : 550~620 MPa
▪ 연신율 : 12% 이상
▪ 경도 : HRC 28~34 수준
수치가 낯설게 느껴지신다면
아래를 참고하시기 바랍니다.
“인장강도(MPa)
→ 양쪽에서 잡아당겼을 때 버티는 최대 힘
→ 1 MPa ≈ 약 10.2 kgf/cm²
항복강도
→ 이 힘 이하 = 원래 형태 유지
→ 이 힘 초과 = 영구 변형 발생
→ 기계 설계에서 핵심 기준값입니다.
연신율
→ 끊어질 때까지 늘어나는 정도
→ 높을수록 유연하고 인성이 우수합니다.
경도(HRC)
→ 표면을 눌러 경도를 측정
→ HRC 35~45는 매우 단단한 수준입니다.

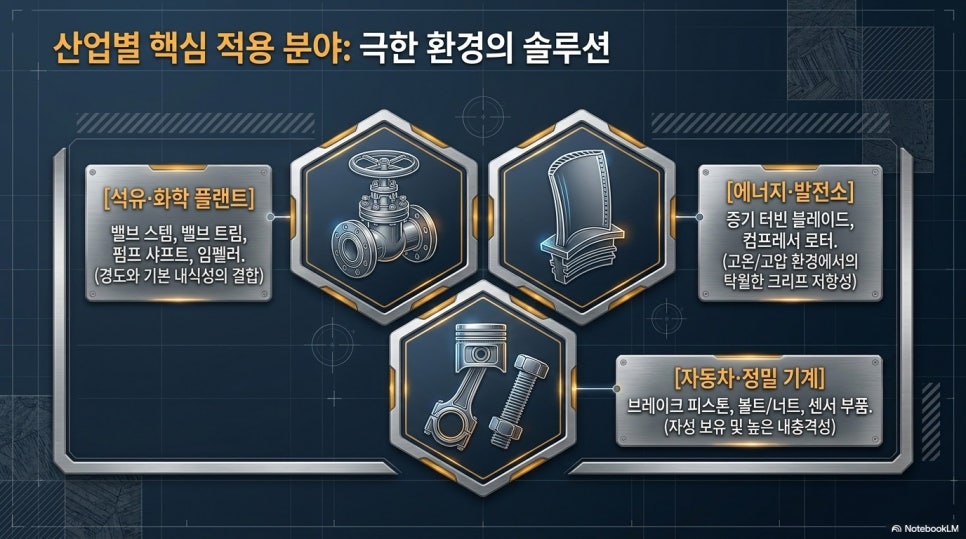

[410 환봉 주요 용도]
410 환봉의 핵심은 "강도와 인성의 균형"입니다.
“석유·화학 플랜트”
▪ 밸브 스템 (Valve Stem)
▪ 밸브 트림
▪ 펌프 샤프트
▪ 임펠러
경도와 내식성이 동시에
요구되는 환경에 적합합니다.
“에너지·발전”
▪ 증기 터빈 블레이드
▪ 컴프레서 로터
고온·고압 환경에서 크리프(서서히 변형되는 현상)
저항성이 우수해 신뢰성이 높습니다.
“자동차·기계”
▪ 볼트, 너트
▪ 스프링
▪ 브레이크 피스톤
▪ 센서 관련 부품
자석에 붙는 특성(강자성) 덕분에
센서 부품에도 활용됩니다.
304·316은 자석에 붙지 않아
자성이 필요한 부품에는 적용이 어렵습니다.
“건축·구조”
▪ 중하중 구조 부품
▪ 패스너류 (볼트·너트 등 체결구)

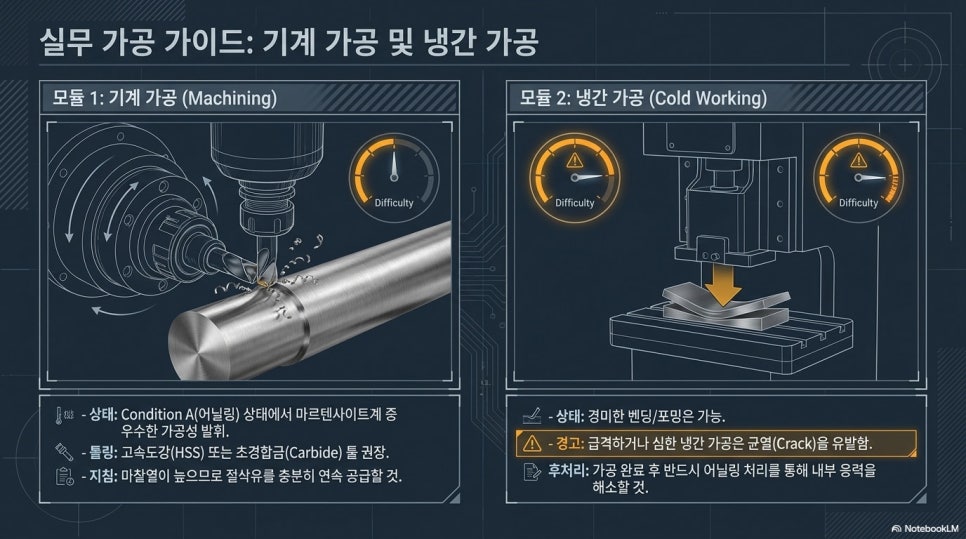

[가공성은 어떤가요?]
“기계 가공 (Machining)”
어닐링 상태의 410은 마르텐사이트계 중에서
비교적 가공성이 우수한 편입니다.
▪ 공구: 고속도강(HSS) 또는
초경합금(Carbide) 권장
▪ 절삭유를 충분히 공급하십시오.

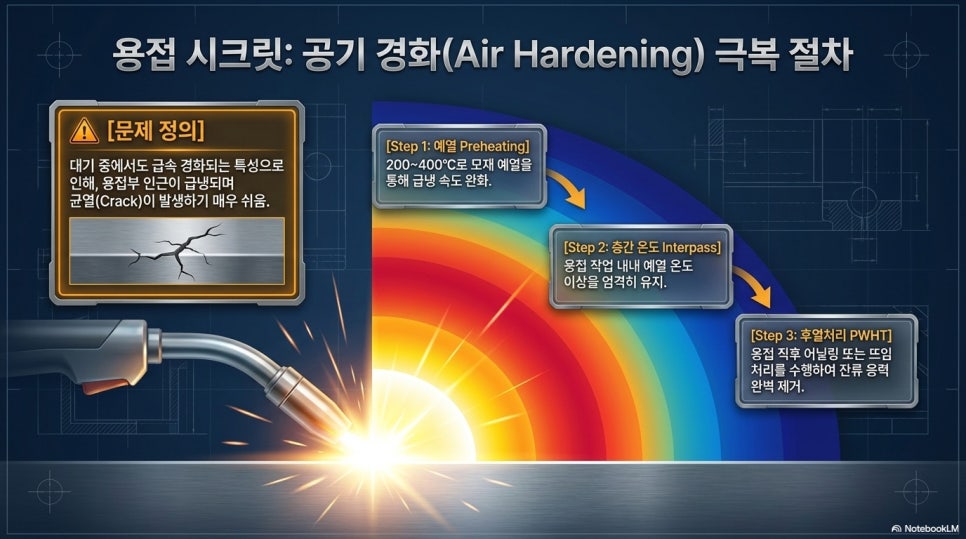

“용접 (Welding)”
용접은 다소 까다로운 편입니다.
공기 중에서도 경화(Air Hardening)되는
특성 때문에
용접 부위 인근이 급냉되면서
균열이 발생할 수 있습니다.
아래 절차를 반드시 준수하십시오.
✅ 예열(Preheating)
→ 200~400°C로 예열 → 급냉 속도를 완화
✅ 층간 온도 유지
→ 예열 온도 이상 유지하며 작업
✅ 후열처리 (PWHT)
→ 용접 후 어닐링 또는 뜨임 → 잔류 응력 제거
“냉간 가공 (Cold Working)”
경미한 냉간 가공은 가능하지만
급격한 가공은 균열 유발 위험이 있습니다.
냉간 가공 후에는 어닐링 처리를 권장합니다.
“내식성·내열성·자성”
내식성 (Corrosion Resistance)
410은 약 12~13.5% Cr으로
기본적인 내식성을 갖추고 있습니다.
단, 304(18% Cr)·316에 비하면
내식성은 낮은 편입니다.
✅ 잘 견디는 환경
→ 대기 중 → 담수 → 경미한 산성 환경
⚠️ 주의해야 할 환경
→ 해수 → 강산 → 염화물 환경
(공식·응력부식균열 위험)
💡 내식성을 최대로 높이려면?
담금질(경화) + 표면 연마·광택 처리가 필요합니다.
어닐링 상태보다 훨씬 우수합니다.
“내열성 (Heat Resistance)”
▪ 약 650°C까지 스케일(산화막) 없이 사용 가능
▪ 620°C 이상에서는 강도가 급격히 저하됩니다.
▪ 400~580°C 구간 지속 사용 주의!
(기계적 성질 저하)
“자성 (Magnetic Properties)”
410은 자석에 붙습니다.
마르텐사이트 조직 = 강자성
이 점이 304·316과의 가장 큰 차이 중 하나입니다.
전자기 클러치, 센서 부품처럼 자성이
필요한 환경에서는 오히려 큰 장점이 됩니다.

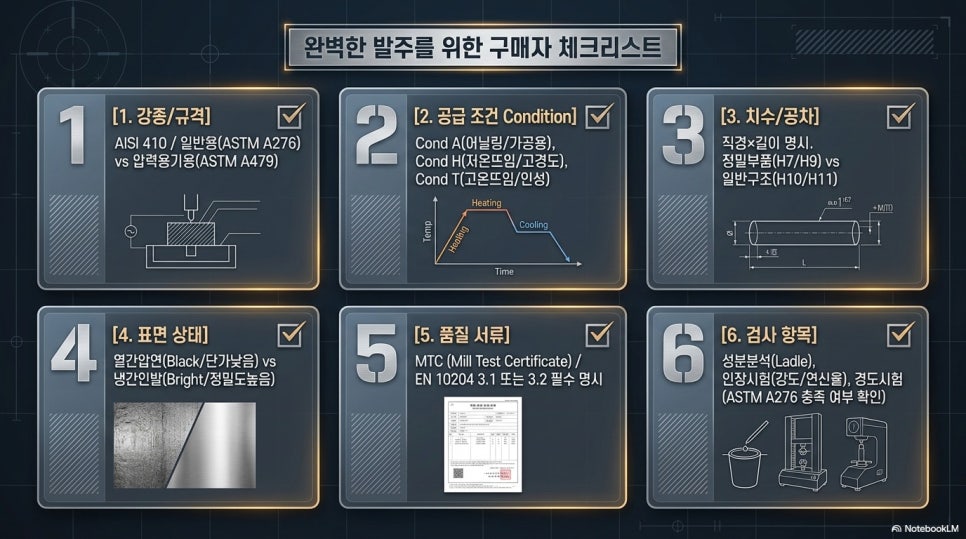

[구매 시 반드시 확인할 것!]
발주 전 아래 항목들을 빠짐없이
명시하시기 바랍니다.
“강종 및 규격”
▪ 강종: AISI 410
▪ 일반용: ASTM A276
▪ 압력용기용: ASTM A479
“공급 조건 (Condition)”
Condition A
→ 어닐링 (기계 가공 용이)
Condition H
→ 저온 뜨임 (고경도 유지)
Condition T
→ 고온 뜨임 (인성 중시)
“치수 및 공차”
▪ 직경 × 길이 명시
▪ H7 / H9 → 정밀 부품
▪ H10 / H11 → 일반 구조용
“표면 상태”
▪ 열간압연(Hot-Rolled)
→ 블랙 표면 / 단가 낮음
▪ 냉간인발(Cold-Drawn)
→ 브라이트 표면 / 정밀도 높음
“품질 서류”
▪ MTC (Mill Test Certificate)
▪ EN 10204 3.1 또는 3.2 기준
검사 항목 (ASTM A276)
▪ 화학 성분 분석 (Ladle Analysis)
▪ 인장 시험 (강도·연신율)
▪ 경도 시험
스테인리스는 아는 사람이 팔고,
아는 사람이 써야 그 가치가 빛납니다.
황금에스티는
스테인리스 코일 협력센터로서
범용 강종부터 특수 강종까지
폭넓게 보유하고 있습니다.
용도에 맞는 정확한 강종 추천부터
급한 납기 대응까지,
전문가의 상담이 필요하시면 언제든 연락 주세요.
문의는 대표번호로 주시면 됩니다.
☎ 02-6121-4620
#스테인리스410 #410환봉 #SUS410
#마르텐사이트스테인리스
#스테인리스환봉 #황금에스티
