스테인리스 소재를 검토하다 보면,
304나 316이 먼저 떠오르는 경우가 대부분입니다.
하지만 "내식성은 기본이고,
동시에 높은 강도까지 확보해야 한다"는
조건이 붙는 순간,
일반 오스테나이트계 스테인리스만으로는
한계가 생깁니다.
바로 그 자리를 채워주는 소재가
스테인리스 630,
흔히 17-4PH라 불리는
석출경화형 스테인리스강입니다.
특히 환봉(Round Bar) 형태로 공급되는
630 소재는 샤프트, 핀, 밸브 스템, 펌프 축처럼
실제 기계 부품을 만드는 출발 소재로
산업 현장에서 폭넓게 활용되고 있습니다.
오늘은 그중에서도
H1150 열처리 조건에 초점을 맞춰,
소재의 특성부터 선택 기준까지
실무에서 바로 활용할 수 있도록
상세히 정리해드리겠습니다.
[스테인리스 630이란?]

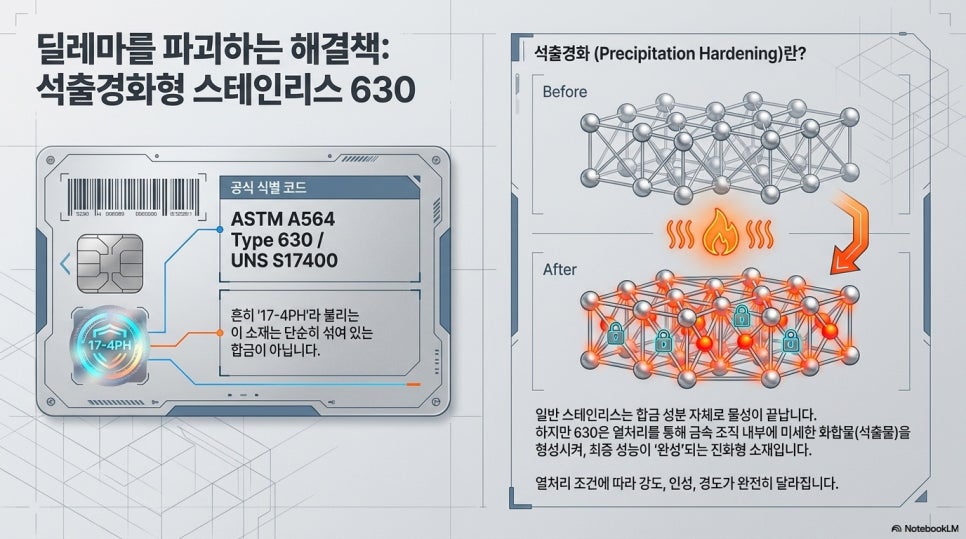

스테인리스 630이란?
기본 정체부터 짚어보겠습니다.
스테인리스 630은 ASTM 기준으로
ASTM A564 Type 630,
UNS 번호로는 S17400에 해당하는 강종입니다.
흔히 부르는 별명 "17-4PH" 는
주요 합금 성분에서 비롯된 이름입니다.
Cr(크롬) 약 17%
→ 내식성의 기반을 형성합니다
Ni(니켈) 약 4%
→ 강도와 인성 확보를 보조합니다
PH(Precipitation Hardening)
→ 석출경화 가능한 구조임을 의미합니다
여기서 가장 중요한 개념이 바로
'석출경화(Precipitation Hardening)' 입니다.
일반 스테인리스는 합금 성분 자체로
물성이 결정되지만,
630은 열처리 과정을 통해
비로소 최종 성능이 완성되는 소재입니다.
쉽게 말하면,
같은 630 소재라도
어떤 열처리 조건을 적용하느냐에 따라
강도, 인성, 경도, 내식성이 모두 달라진다는 뜻입니다.
그래서 630을 이야기할 때는
반드시 열처리 조건(H900, H1025, H1150 등)을
함께 확인해야 합니다.

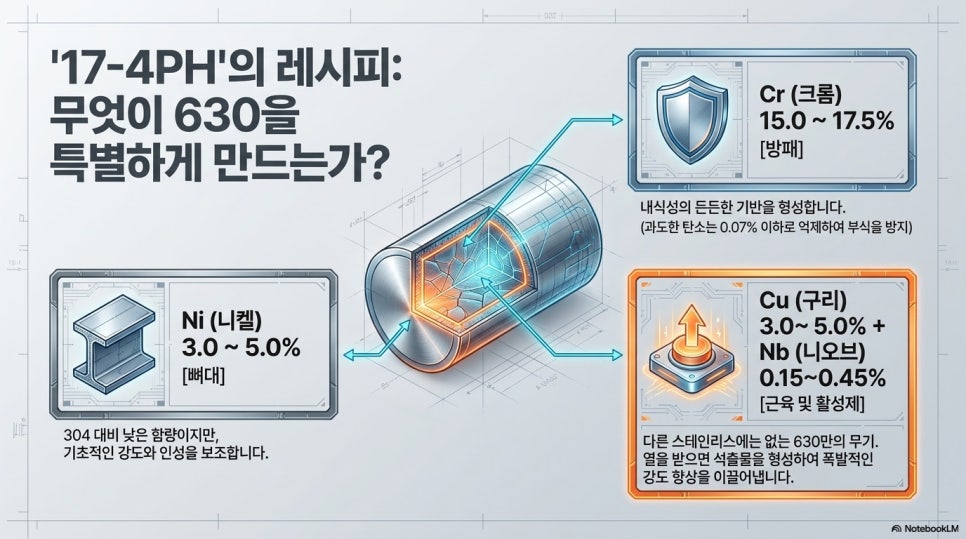

“화학 성분 상세 정리”
ASTM A564 Type 630의
대표적인 성분 범위는 아래와 같습니다.
원소 | 함량 범위 | 역할 |
C(탄소) | 0.07% 이하 | 과도한 탄소 억제로 내식성 유지 |
Mn(망간) | 1.00% 이하 | 기본 구조 안정화 |
Cr(크롬) | 15.0 ~ 17.5% | 내식성 기반 형성 |
Ni(니켈) | 3.0 ~ 5.0% | 강도·인성 보조 |
Cu(구리) | 3.0 ~ 5.0% | 석출경화 시 강도 향상 기여 |
Nb+Ta (니오브+탄탈럼) | 0.15 ~ 0.45% | 석출물 형성 촉진 |
이 성분 조합의 핵심은
Cr이 내식성 기반을 만들고,
Cu와 Nb 계열이 열처리 후
강도 형성에 기여한다는 점입니다.
304나 316과 비교하면
Ni 함량이 낮고 Cu가 추가된 구성인데,
이것이 바로
"일반 스테인리스보다
훨씬 높은 강도를 확보할 수 있는"
630만의 특성을 만들어냅니다.
[H1150 열처리 조건, 왜 이 조건인가?]
630 계열 스테인리스는
열처리 조건에 따라 여러 등급으로 구분됩니다.
대표적인 조건은 아래와 같습니다.

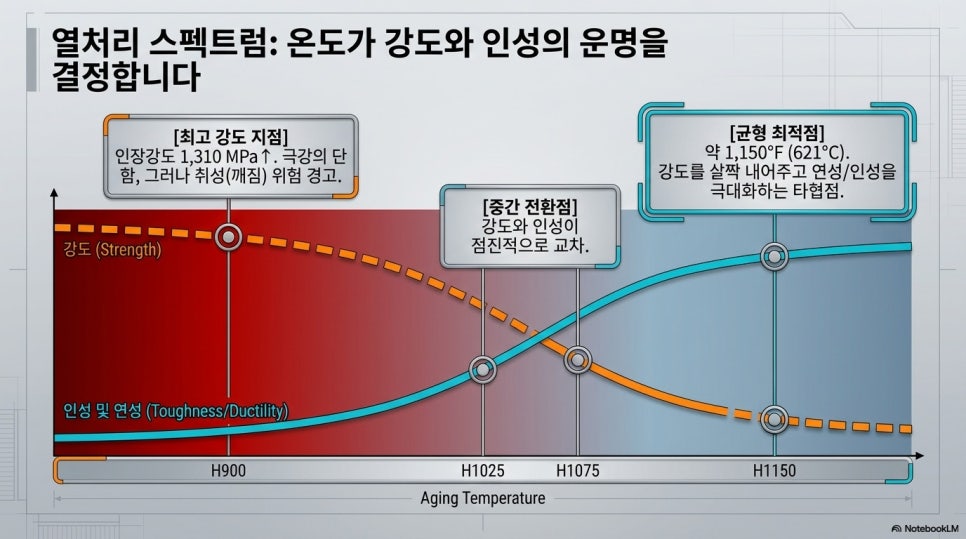

조건 | 시효 온도 | 인장강도 | 항복강도 | 특징 |
H900 | 약 482°C | ≥ 1,310 MPa | ≥ 1,170 MPa | 최고 강도, 취성 높음 |
H1025 | 약 552°C | ≥ 1,070 MPa | ≥ 1,000 MPa | 강도·인성 중간 |
H1075 | 약 579°C | ≥ 1,000 MPa | ≥ 862 MPa | 점진적 인성 향상 |
H1150 | 약 621°C | ≥ 860 MPa | ≥ 725 MPa | 균형형 인성·연성 우수 |
숫자가 높아질수록 시효 온도가 올라가고,
강도는 낮아지는 대신 인성과 연성,
응력부식저항성은 높아지는 방향으로
특성이 변화합니다.
H1150은 약 1,150°F(621°C) 수준에서
시효 열처리를 적용한 조건입니다.
H900처럼 극한의 강도를 추구하는 대신,
인성·연성·응력부식저항성의 균형을
확보하는 것이 이 조건의 핵심입니다.

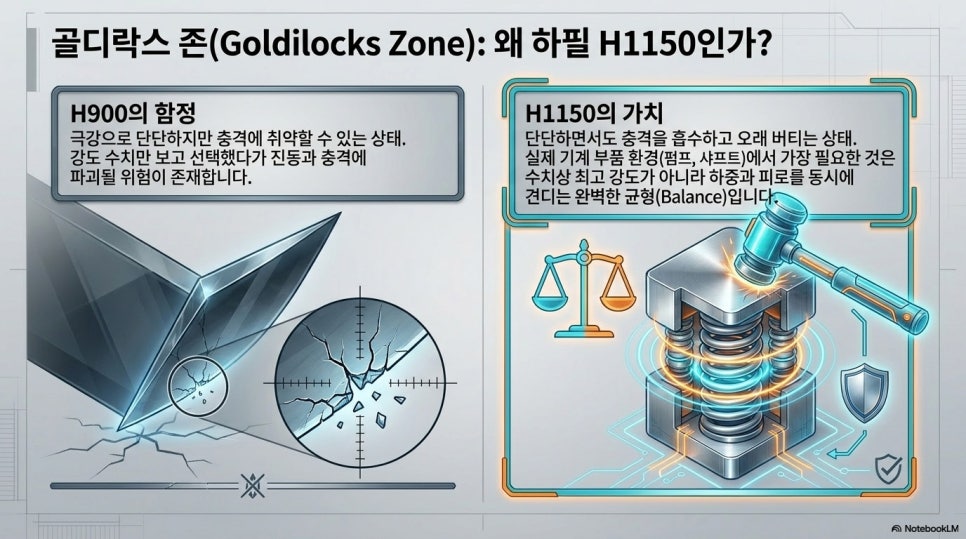

비유하자면 이렇습니다.
H900은
"극강으로 단단하지만 충격에 취약할 수 있는 상태"
H1150은
"어느 정도 단단하면서도 충격을 잘 흡수하고,
오래 안정적으로 버티는 상태"
실제 기계 부품 환경에서는
단순히 가장 단단한 소재가 아니라,
하중과 충격을 함께 견딜 수 있는 균형형 소재가
필요한 경우가 훨씬 많습니다.
H1150이 선택받는 이유가 바로 여기에 있습니다.

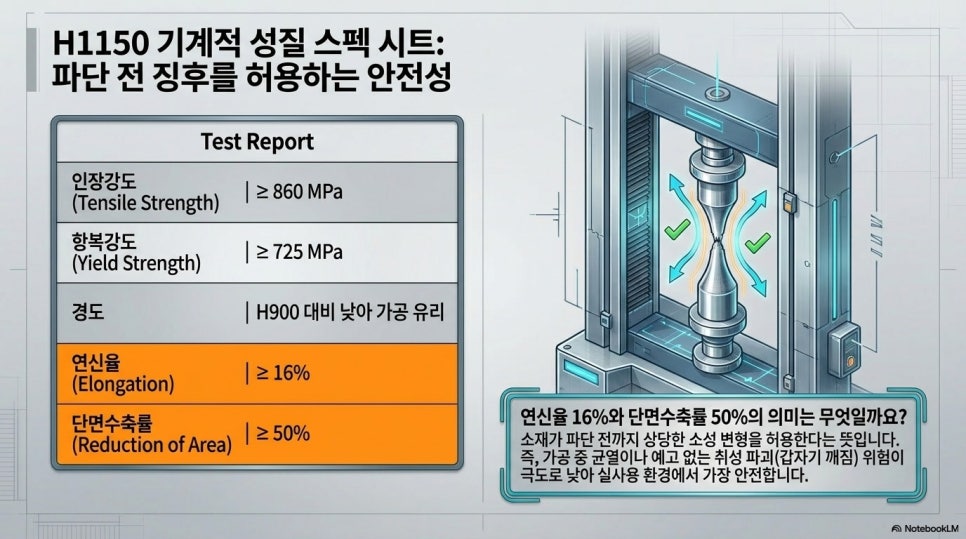

“H1150 기계적 성질 상세 정리”
H1150 조건의 대표적인 기계적 성질은
아래와 같습니다.
항목 | 수치 |
인장강도 (Tensile Strength) | 860 MPa 이상 |
항복강도 (Yield Strength) | 725 MPa 이상 |
연신율 (Elongation) | 16% 이상 |
단면수축률 (Reduction of Area) | 50% 이상 |
경도 | H900 대비 낮은 수준 |
여기서 주목할 부분은 연신율 16% 이상,
단면수축률 50% 이상이라는 수치입니다.
이는 소재가 파단 전까지
상당한 소성 변형을 허용한다는 의미로,
가공 중 균열이나 취성 파괴 위험이 낮다는 것을 뜻합니다.
즉, H1150은 "무조건 가장 강한 조건"이 아니라
"실사용 환경에서 안정적으로
오래 버티도록 설계된 조건"
이라고 이해하는 것이 정확합니다.

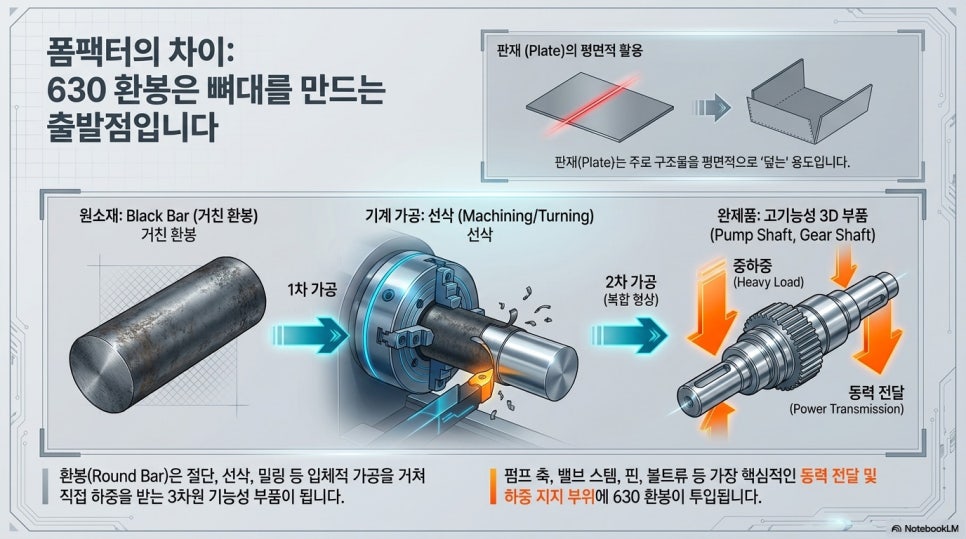

[환봉(Round Bar) 기준으로 봤을 때 무엇이 중요한가?]
판재(Sheet/Plate)와 환봉은 용도부터 다릅니다.
환봉은 절단 → 선삭 → 밀링 등 가공 공정을 거쳐
직접 3차원 부품이 되는 소재입니다.
샤프트, 핀, 볼트·너트류, 밸브 스템, 펌프 축처럼
하중을 직접 받는 기능성 부품에
주로 사용되기 때문에,
환봉에서 중요하게 보는 품질 포인트는
판재와 다릅니다.

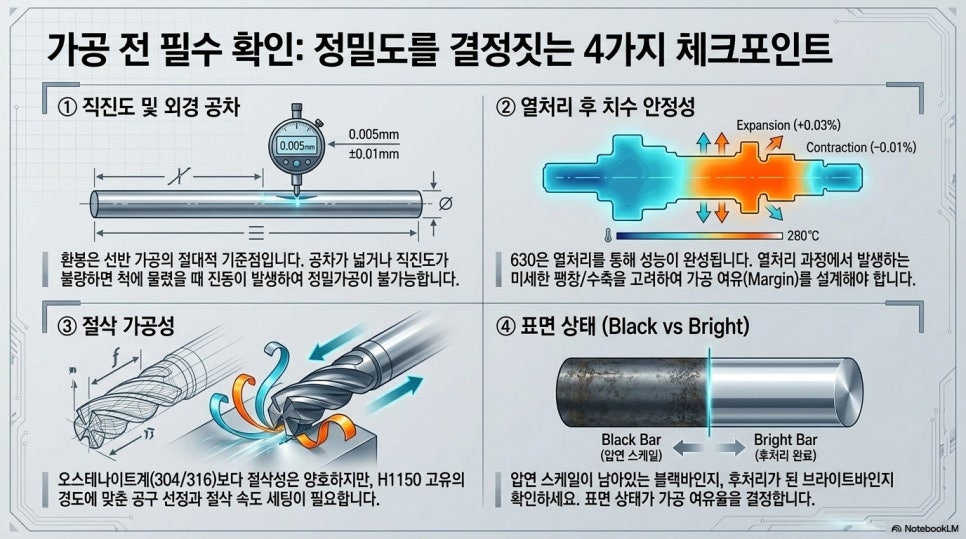

630 H1150 환봉을
실무에서 검토할 때 중요한 체크포인트는
다음과 같습니다.
“직진성 및 외경 공차”
환봉은 선반 가공의 기준점이 됩니다.
직진성이 불량하거나 외경 공차가 넓으면
가공 정밀도에 직접 영향을 미칩니다.
특히 고정밀 부품 제작 시에는
외경 공차와 직진도를 반드시 사전에 확인해야 합니다.
“열처리 후 치수 안정성”
630은 열처리를 통해 성능이 완성되는 소재입니다.
열처리 과정에서 미세한 치수 변화가
발생할 수 있으므로,
가공 전 치수 안정성 확인이 중요합니다.
“절삭 가공성”
630(17-4PH)은
일반 오스테나이트계 스테인리스(304, 316)보다
상대적으로 절삭 가공성이 양호한 편입니다.
다만 열처리 조건에 따라 경도 차이가 있으므로,
H1150 조건의 가공 특성을
미리 파악하는 것이 좋습니다.
“표면 상태”
환봉 표면의 스케일(산화막) 유무,
블랙바(Black Bar) vs 밝은 표면(Bright Bar) 여부도
용도에 따라 중요합니다.
정밀 가공품은 표면 상태가 가공 여유에
영향을 주기 때문입니다.
“밀시트(MTR, Mill Test Report) 확인”
납품 시 반드시 밀시트를 통해 화학 성분과
기계적 성질이 ASTM A564 Type 630 H1150 기준을
충족하는지 확인해야 합니다.
특히 항공·방위·화학 플랜트 등
고요구 산업에서는 필수 절차입니다.

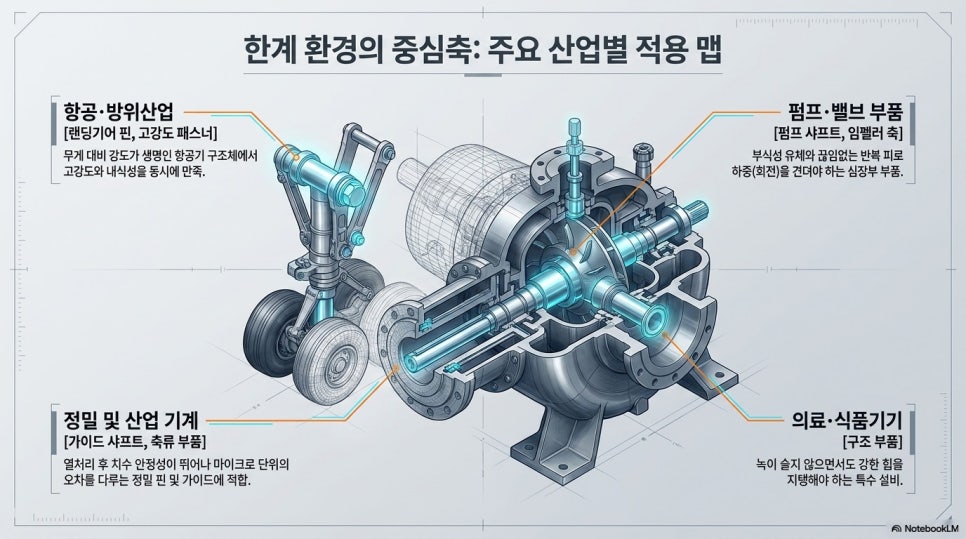

[실제 적용 분야]
630 H1150 환봉이 주로 활용되는
산업 분야는 아래와 같습니다.
“항공·방위산업”
고강도와 내식성을 동시에 요구하는
항공 구조 부품, 착륙 장치 부품,
패스너(볼트·너트) 등에 사용됩니다.
특히 무게 대비 강도가 중요한 환경에서
강점이 있습니다.
“펌프·밸브 부품”
펌프 샤프트, 임펠러, 밸브 스템처럼
반복하중과 부식 환경을
동시에 견뎌야 하는 부품에 적합합니다.
H1150의 균형형 인성이
반복 피로 하중에 유리하게 작용합니다.
“화학·석유화학 설비”
중간 수준의 내식성과 높은 강도가
함께 필요한 설비 부품에 활용됩니다.
단, 강한 염화물 환경이나 고온 부식 환경에서는
적용성 검토가 별도로 필요합니다.
“정밀기계·산업기계 부품”
반복하중을 받는 축류 부품, 정밀 핀,
가이드 샤프트 등에 적합합니다.
열처리 후 치수 안정성과 가공성이
정밀기계 부품 요구사항과 잘 맞습니다.
“의료·식품기기”
내식성과 강도를 함께 요구하는
의료기기 구조 부품, 식품가공 설비 일부에도
활용됩니다.

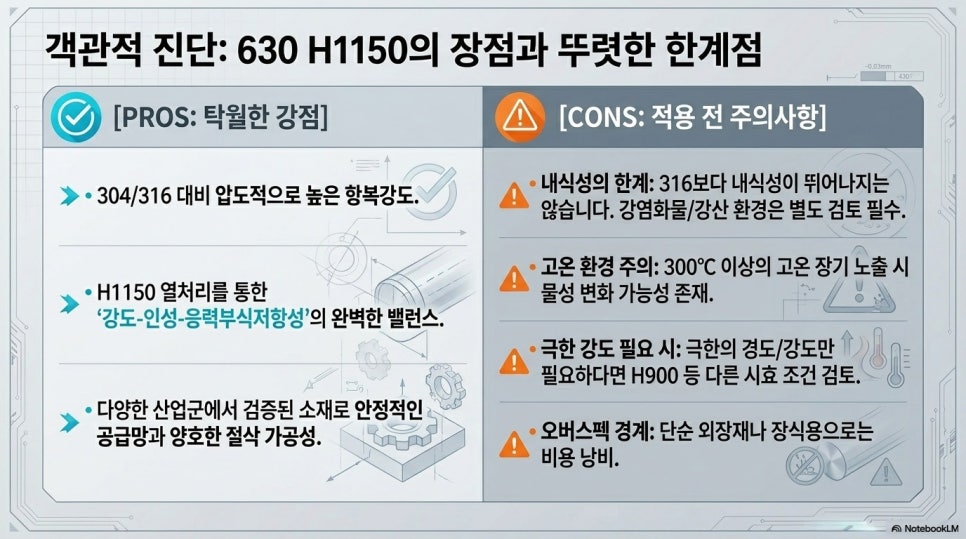

[630 H1150의 장점과 한계]
“장점”
일반 오스테나이트계(304, 316) 대비
훨씬 높은 항복강도 확보 가능합니다
열처리를 통한 성능 조절이 가능해
용도별 맞춤 적용이 유리합니다
H1150 조건에서
인성·연성·응력부식저항성의
균형이 우수합니다
절삭 가공성이 비교적 양호하여
복잡한 형상 부품 가공에도 적합합니다
다양한 산업 분야에서 검증된 소재로
공급망이 안정적입니다
[한계 및 주의사항]
304, 316 대비 내식성이 항상
우수하다고는 할 수 없습니다.
염화물 환경, 강산 환경에서는 별도 검토가 필요합니다
고온 환경(특히 300°C 이상 장기 사용)에서는
적용 가능성을 면밀히 검토해야 합니다
H900 대비 강도가 낮으므로,
극한의 강도가 필요한 환경에는
다른 조건이 더 적합할 수 있습니다
단순 외장재, 장식용 소재로는
비용 대비 효율이 낮습니다
630 H1150은
"무조건 가장 강한 스테인리스"가
아닙니다.
강도·인성·가공성의 균형이 필요한
기능성 부품 소재로 이해하는 것이
가장 정확합니다.
[구매·선택 전 반드시 확인할 사항]
630 H1150 환봉을 검토하실 때
아래 4가지 항목은
반드시 사전에 짚어보시길 권장합니다.
① H1150인지, H1150D(Double Aging)인지 확인
H1150D는 시효 처리를 두 번 반복하는 조건으로, H1150보다 인성이 더욱 향상됩니다.
용도에 따라 어떤 조건이 적합한지
공급사와 사전 협의가 필요합니다.
② 기계적 성질 보증 범위 확인 (밀시트 필수)
납품 로트별로 밀시트를 통해
인장강도, 항복강도, 연신율이
ASTM A564 Type 630 H1150 기준을
만족하는지 반드시 확인해야 합니다.
③ 외경 공차·직진도·표면 상태 확인 환봉
고유의 치수 품질 요소입니다.
최종 가공품의 정밀도 요구사항에 맞는
공차 등급과 표면 상태를 사전에 지정해야 합니다.
④ 최종 사용처에 따른 조건 재검토
샤프트인지, 부싱인지, 밸브 스템인지에 따라
필요한 강도와 인성의 기준이 달라집니다.
"630이면 다 된다"는 단순한 판단보다,
사용 환경과 요구 물성을 먼저 정리한 후
소재를 선택하는 순서가 중요합니다.
[최종 정리]
항목 | 내용 |
규격 | ASTM A564 Type 630 (UNS S17400) |
별명 | 17-4PH |
소재 분류 | 석출경화형 마르텐사이트계 스테인리스 |
열처리 조건 | H1150 (약 621°C 시효) |
인장강도 | 860 MPa 이상 |
항복강도 | 725 MPa 이상 |
연신율 | 16% 이상 |
단면수축률 | 50% 이상 |
주요 용도 | 샤프트, 밸브, 펌프 부품, 항공부품, 정밀기계 부품 |
핵심 강점 | 강도 + 인성 균형 / 열처리 후 성능 완성 / 가공성 양호 |
스테인리스 630 H1150 환봉은
단순히 "녹 안 스는 봉재"가 아닙니다.
하중, 정밀도, 내식성이 동시에 요구되는 환경에서
균형 잡힌 성능을 발휘하는 기능성 고강도 소재입니다.
스테인리스는 아는 사람이 팔고,
아는 사람이 써야 그 가치가 빛납니다.
황금에스티는
스테인리스 코일 협력센터로서
범용 강종부터 특수 강종까지
폭넓게 보유하고 있습니다.
용도에 맞는 정확한 강종 추천부터
급한 납기 대응까지,
전문가의 상담이 필요하시면 언제든 연락 주세요.
문의는 대표번호로 주시면 됩니다.
☎ 02-6121-4620
#스테인리스630 #174PH
#스테인리스환봉 #630환봉
#석출경화스테인리스 #특수스테인리스
#고강도스테인리스 #H1150 #ASTMA564
